ねじの規格
ねじについては、規格で色々と決まっており、サイズが確定している。 以下に詳しく解説してあった。

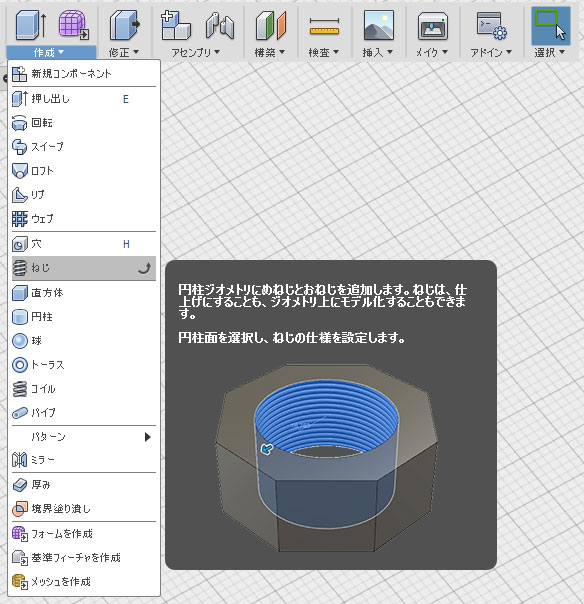

そして、Fusion360にはねじ規格似合わせてネジを切ってくれる機能がある。
各規格に合わせて設定してくれるので、楽だと思っていたが、実際にそれを３Ｄプリントしてみると、うまくハマらない。 どうやら３Ｄプリントで少々縮んでしまい、穴が小さくなってしまうようだ。では、実際にネジを使う場合に、どんな穴を開ければネジにマッチするかを実験しておこう。
ネジ穴調査
まずはよく使うネジとしては、ミリネジの3mm～5mmといったところ。Ｍ３，Ｍ４，Ｍ５といった表記がされているやつだ。 Fusion360でもデフォルトで「ISOメートルプロファイル」というのが選ばれるので、ミリネジ規格がデフォルトとなっている。

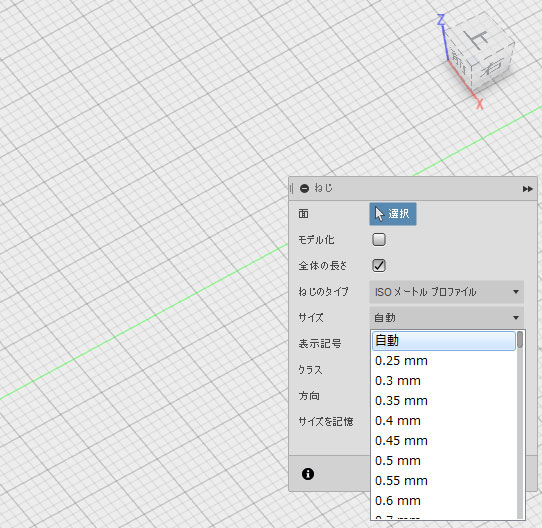

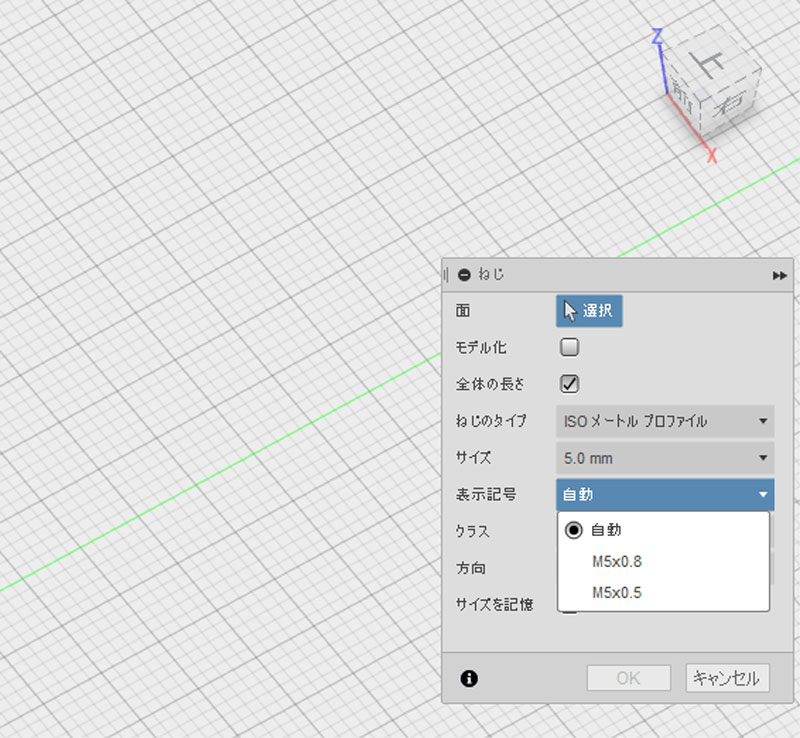

サイズも0.25mm（多分印刷不能）から1060mm（１ｍのネジ穴？）といった各種設定が選択可能。 また、径を選択すると、規格に沿ったネジ山のピッチも選択可能。でもいくつかあると、どれが標準的なやつなのかよくわからない。 どうせソコまで精密な印刷はできないだろうから、だいたいでいいのかな？
ということで、各種ネジ穴を作成して、印刷してみる。うまくネジがハマればいいのだが。
ネジ穴印刷

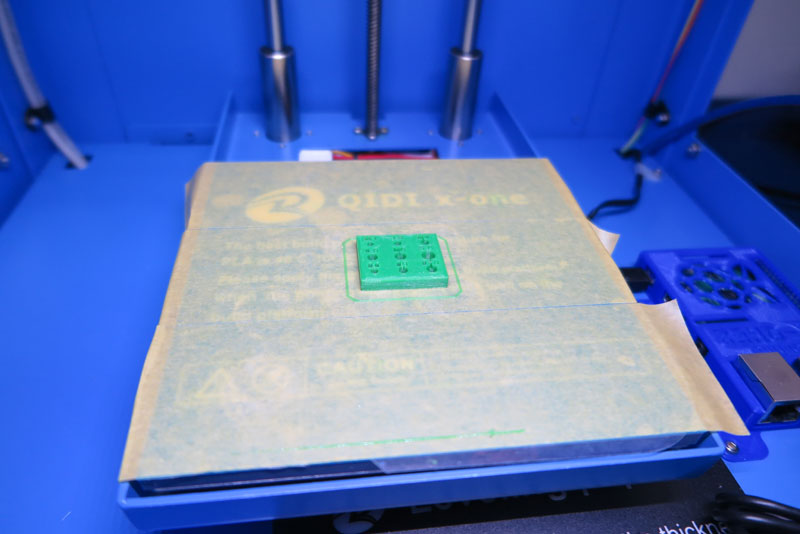

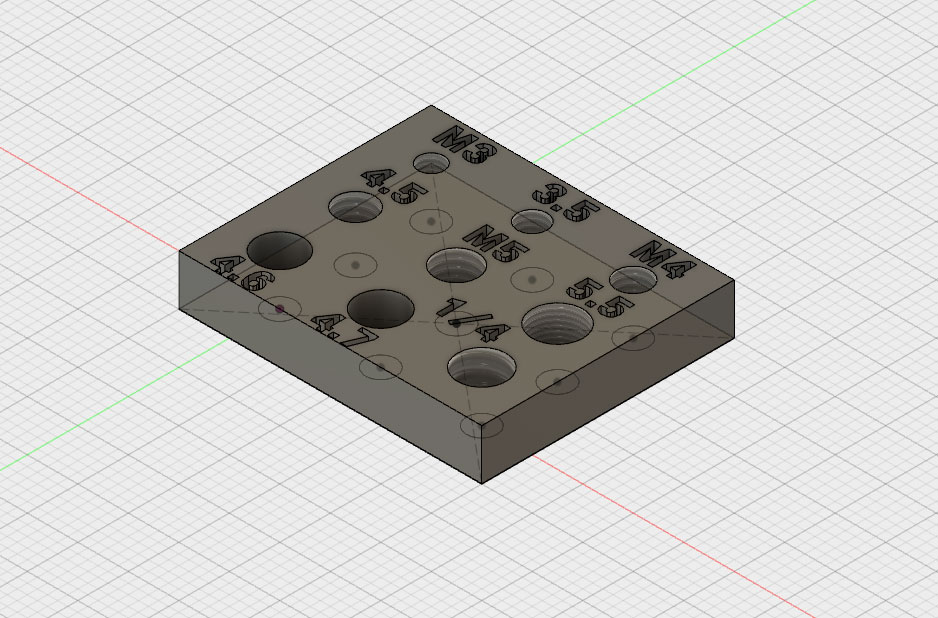

調査用のネジ穴を各種開けたstlファイルをFusion360で作成したので、これを出力する。

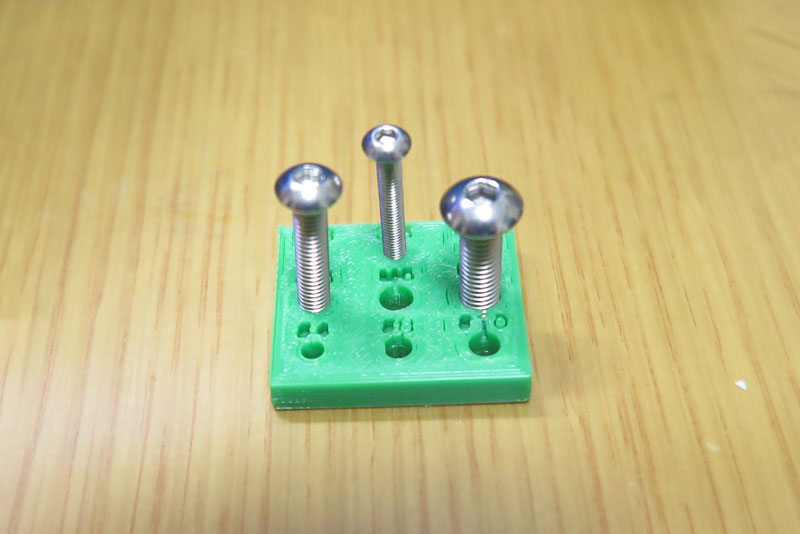

では、実際にネジを差し込んでみると、まあ予想したとおりというか、きちんとハマらない。 各種サイズを印刷しておいたので、どれが一番近いかを試してみると、＋0.5のサイズがちょうどよい。 Ｍ3はM3.5、Ｍ４だとM4.5がちょうどよい。Ｍ５の場合はM5.5だと若干ぶかぶかに。う～ん難しい。
ネジが効くレベルでの穴あけは結構難しいが、Ｍ３，Ｍ４については、+0.5にしておけば、なんとかなるようだ。 ＋１にすればネジは十分通るので、貫通穴を考えるなら＋１のネジ穴開ければ良さそう（ネジ山切る意味ないけど）
実際にねじ山はうまく印刷はされていないようで、ネジを使って自分んでネジ山切りながら進む感じ。 5mmくらいねじ込むようにしておけば、かなり効きは良さそう。
ネジにはインチネジなんかもあるが、滅多なことがない限りインチネジは使わないので、調査はしない。面倒。
ナット

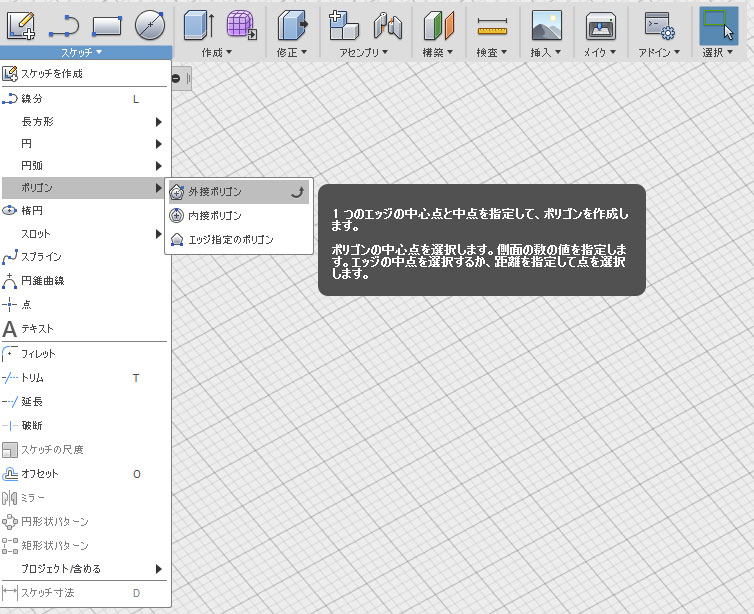

ネジ穴以外にも、ナットを埋め込む孔を開けることが出来る。 Fusion360での作り方は「スケッチ」「ポリゴン」「外接ポリゴン」とすればよい。
これで、６角形を書くことが出来るのだが、サイズについては自分で調べる必要がある。 以下を参考にしてみる。

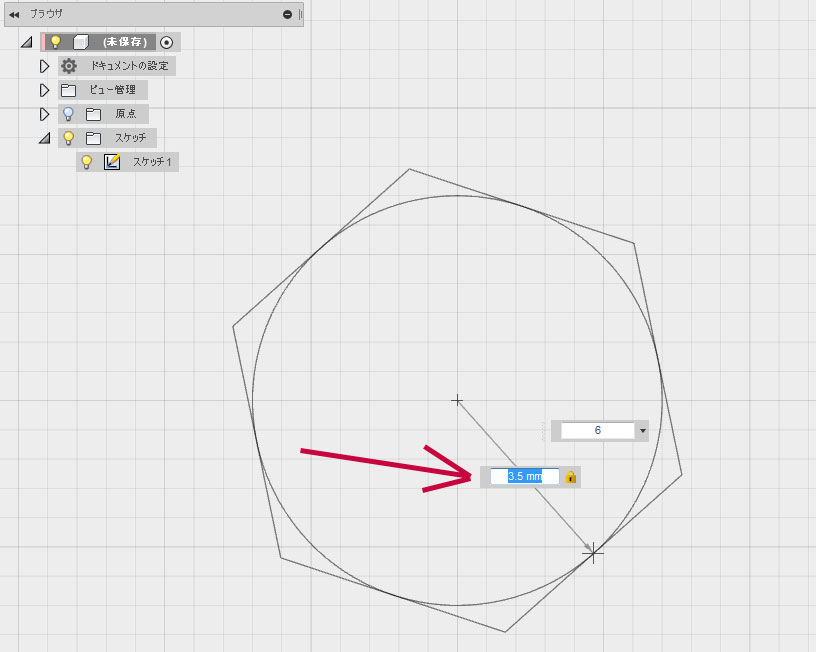

外接ポリゴンで書く場合には、上記表の「ｓ」の値の半分の値を設定する。Ｍ４ナットの場合は、Ｓ値は「７」なので、 Fusion360では3.5を入力して作成する。

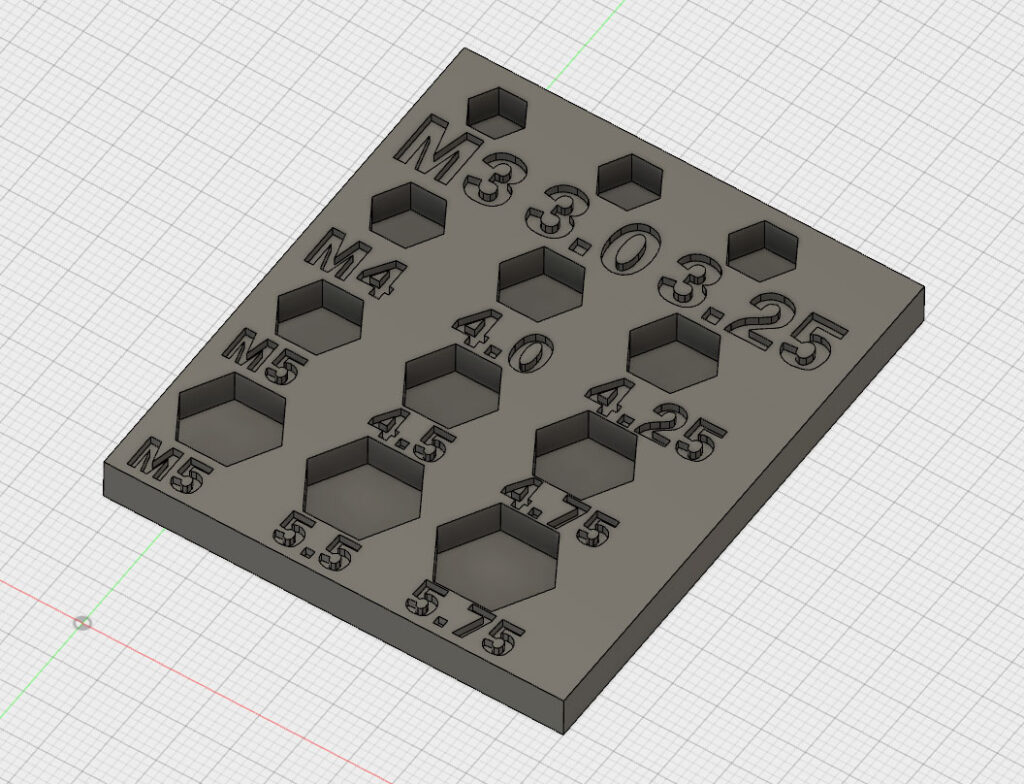

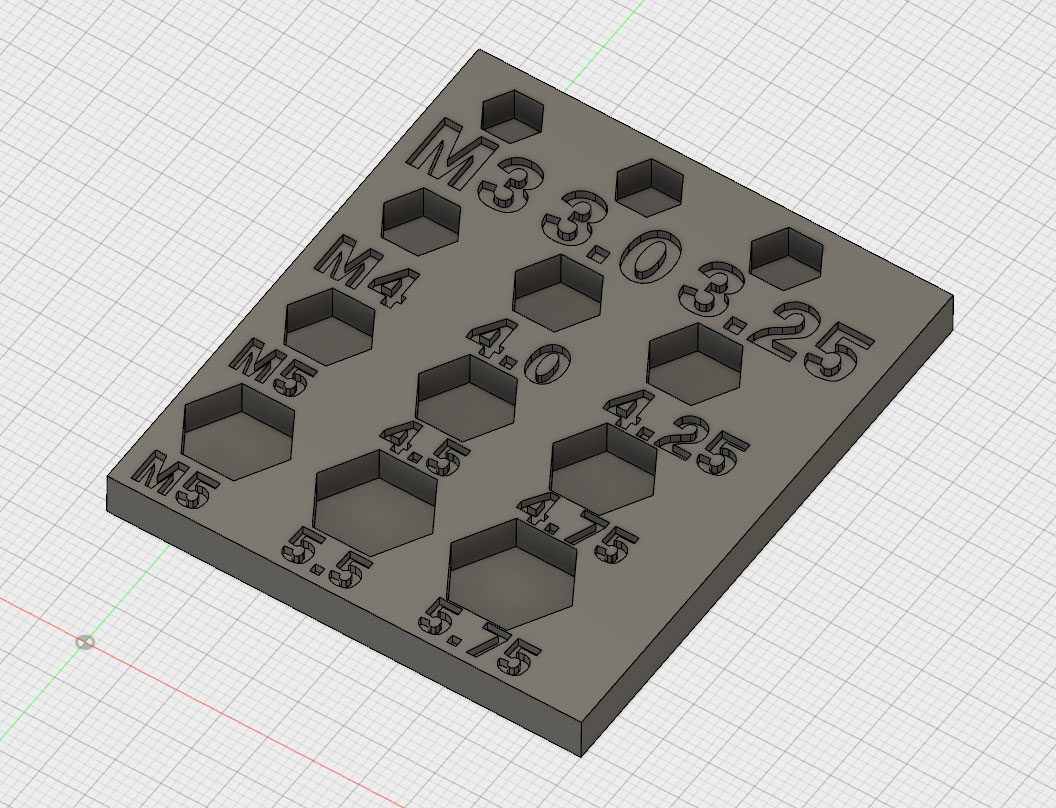

と、言った形で調査用の六角穴を各種準備。これで印刷してみて、実際にナットを入れてちょうどいいサイズを探してみよう。

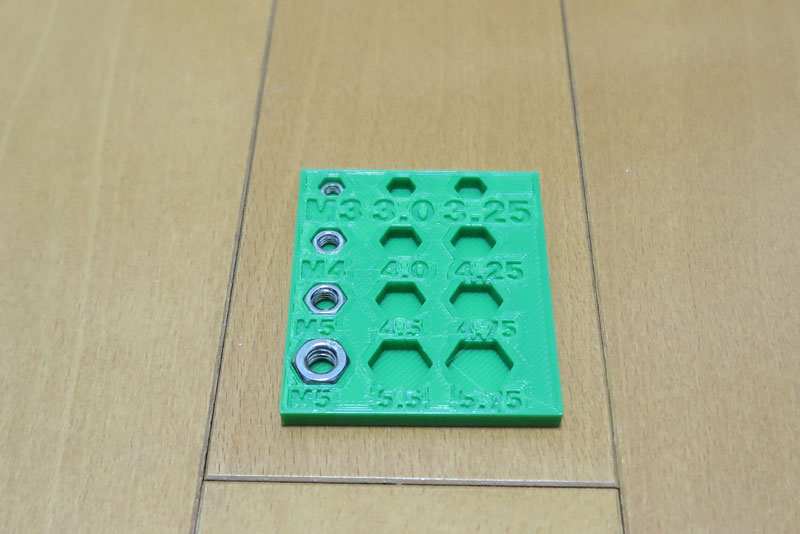

いろいろ誤差が出る前提で穴を用意したが、これに関してはすべて規格通りの値できれいな穴が空いた。 穴あけに関してはきちんと精度がでるようだ。そうなると六角穴は便利かもしれない。ネジ穴は大きめのバカ穴にしておき、 ナットでしっかり留められるような構造がいいかも。
まとめ
ねじ穴、ナット穴作成のまとめ（ねじ穴は有効値を使うとよい）
| サイズ | ねじ穴 | ナット穴 | 備考 | ||
|---|---|---|---|---|---|
| 有効値 (半径) | 本来 (半径) | 入力値 | 外接値 | ||
| Ｍ３ | 1.465 | 1.265 | 2.75 | 5.5 | ネジ穴は+0.2(半径)くらいすると良さそう。 ナット穴は外接値(s)の半分（半径）を外接ポリゴンで入力 |
| Ｍ４ | 1.892 | 1.666 | 3.5 | 7.0 | |
| Ｍ５ | 2.514 | 2.117 | 4.0 | 8.0 | |
| Ｍ６ | ??? | 2.518 | 5.0 | 10.0 | |
| Ｍ８ | ??? | 3.39 | 6.5 | 13.0 | |
| Ｍ10 | ??? | 4.263 | 8.5 | 17.0 | |
