３Ｄプリンタ道具編（８）ペットボトルのふた

ペットボトルのふた

ペットボトルの蓋の３Ｄイメージがいろいろ見つかる。ペットボトルの蓋と飲み口を作ってみたいと思う。
といっても、一から作成は大変なので、こちらの資料を参考にやってみるだけ。

設定値を出してくれていて、わかりやすい記事。ほかにもいくつかペットボトルのモデリング記事は見つかるが、いまいちわかりづらいものが多かった。

記事の通りにやってみる。まずは、コイルの作成。ねじではなくコイルで作るのが良いようだ。

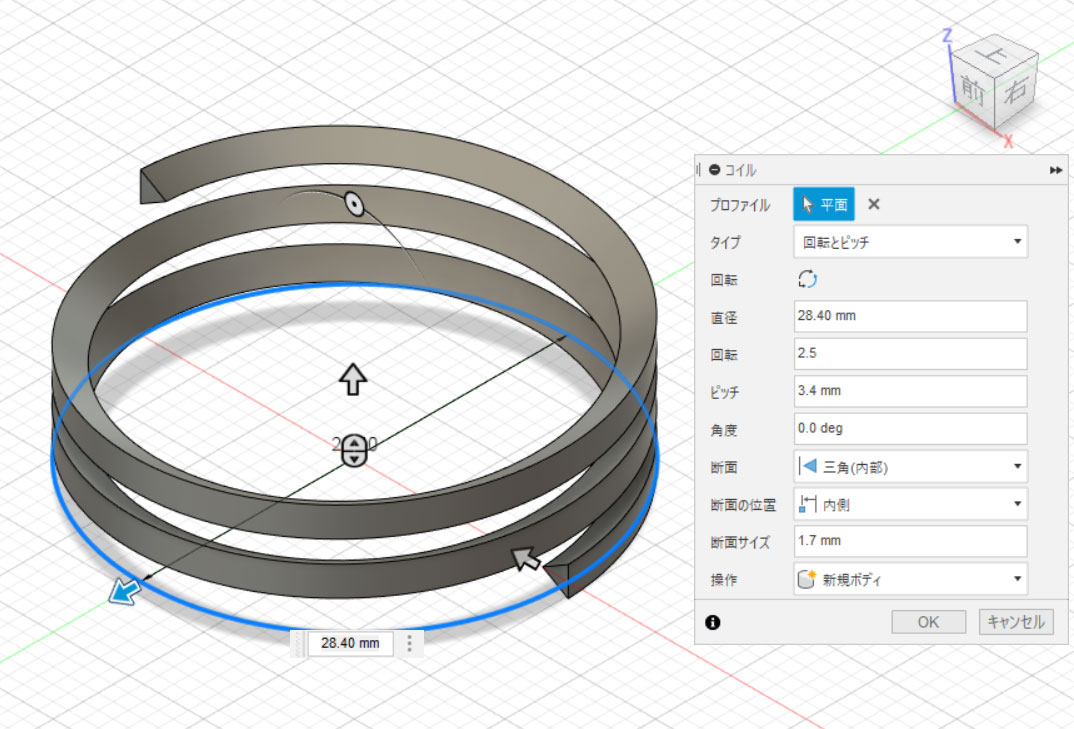

メニューから「作成」「コイル」を選び、ｘｙ平面を選択。そのあと中心点をクリックして、マウスを動かすと円の直径の指定となるので、２８．４ｍｍとして確定する。

コイルの設定値は以下参照

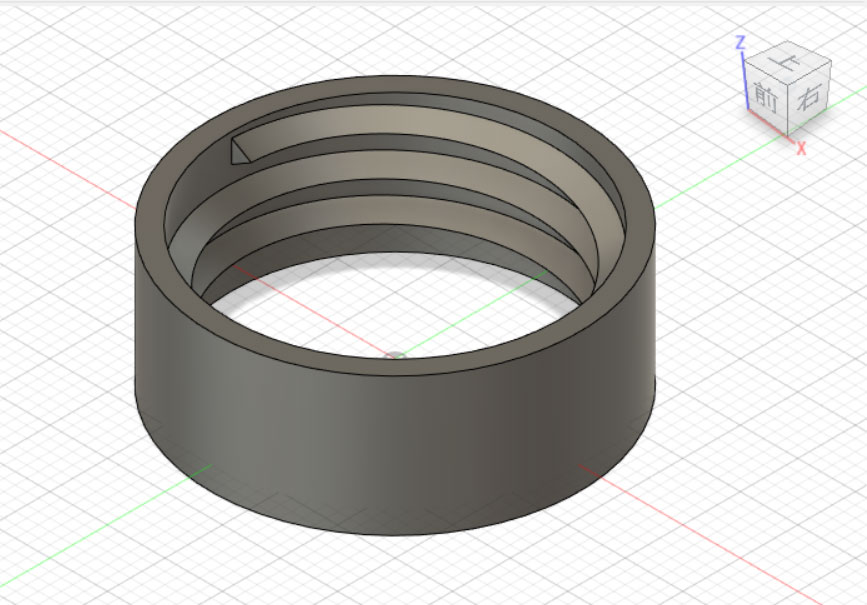

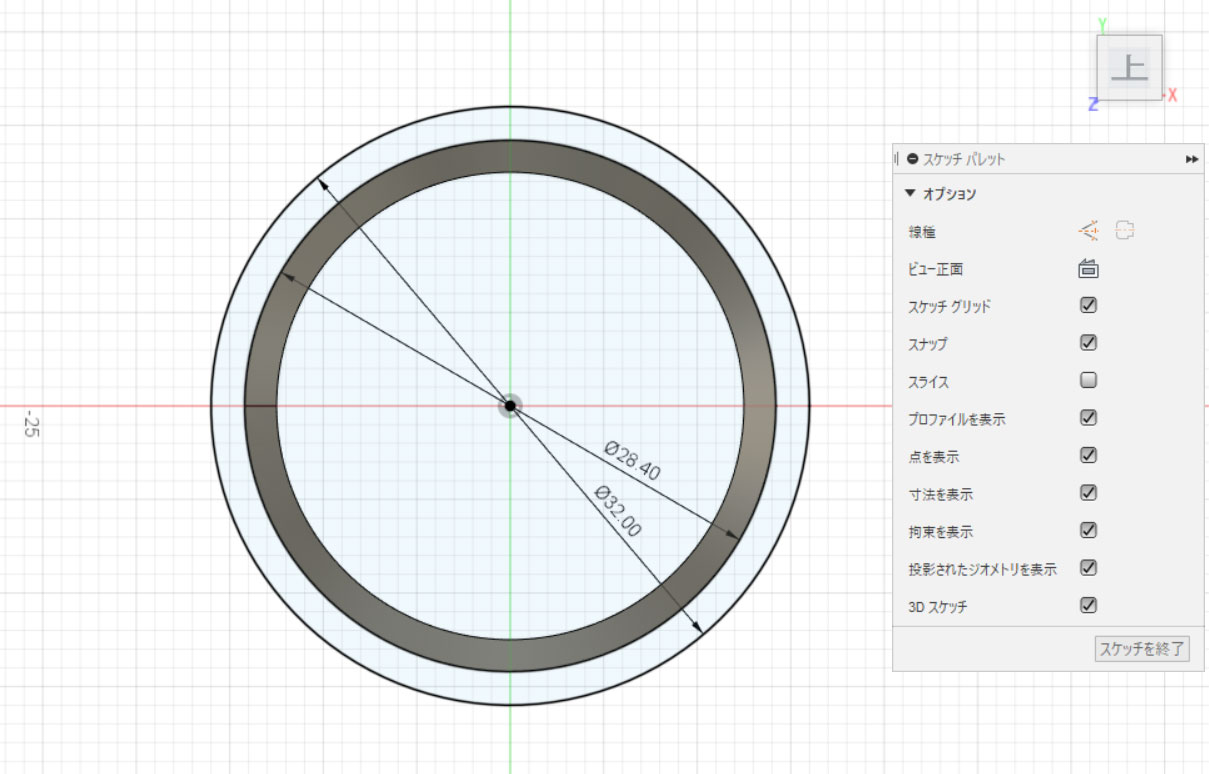

蓋部分のねじ部ができたので、蓋の周りを作成する。 XY平面にスケッチを作成し、28.4mmの円と32mmの円を作成する。

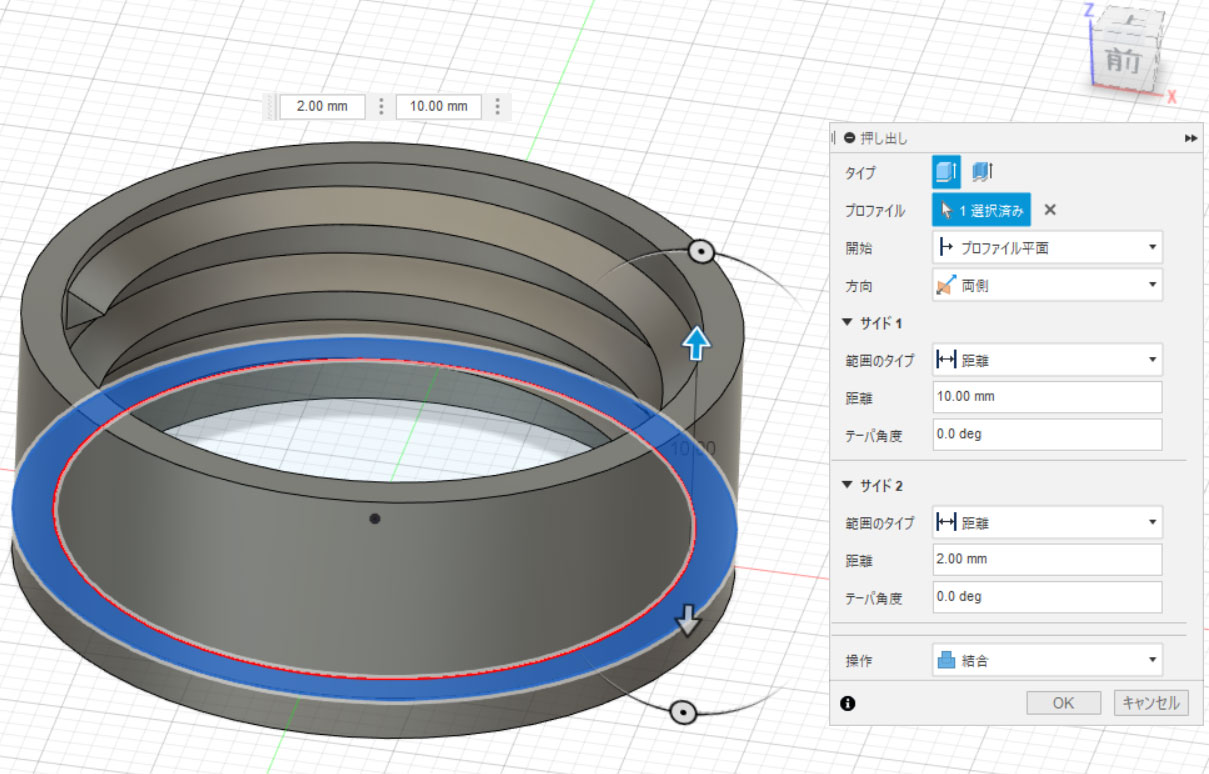

スケッチを終了し、円の差分部分を選択して「押し出し」を行う。方向を両面としておき、上方向は10mm、下方向に2mmで、結合で作成する。

これで、蓋の基本が完成。

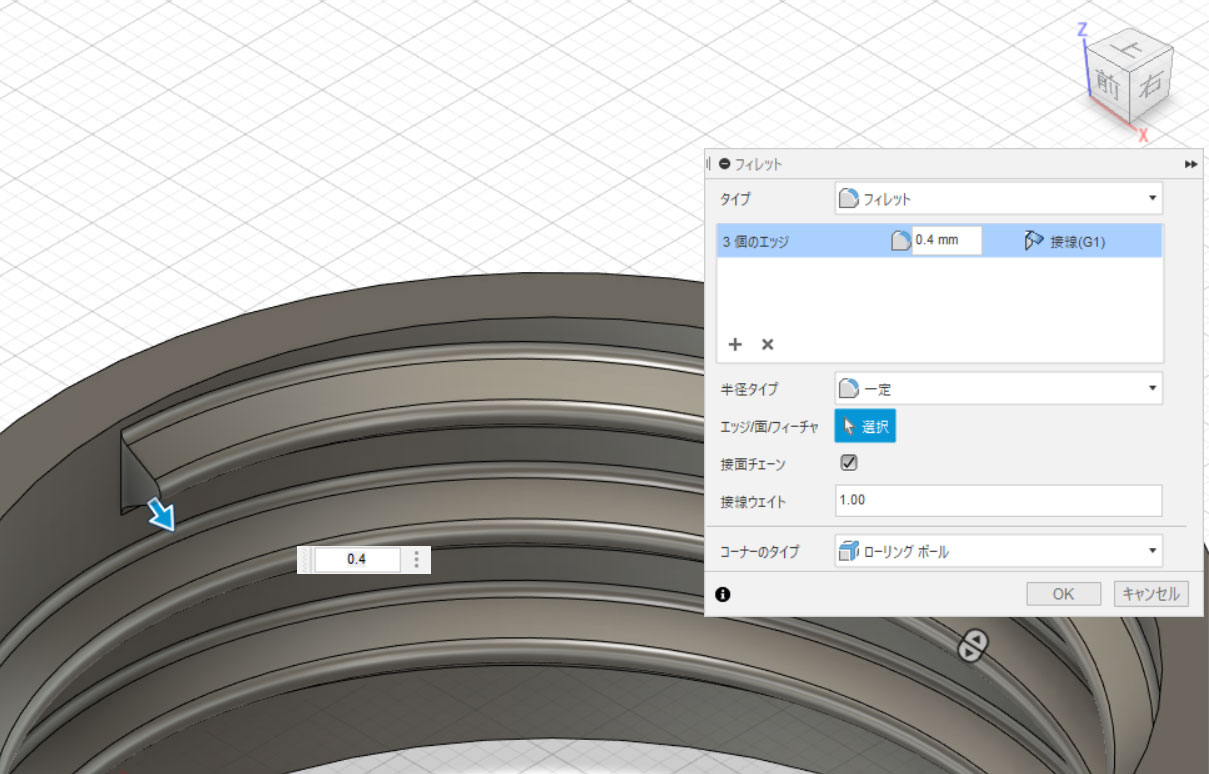

ねじ部分については、先端と両脇にフィレットをかけておいたほうが良い。そのままだとかなりきつく、ふたが閉まらない。ねじ山の先端とふもと？の３本を選択して、0.4mm程度のフィレットをかけて、なだらかにしておく。

次にペットボトルの飲み口側を作成する。さきほど作成したボディは「非表示」にしておき、同じ場所に作ってみる。

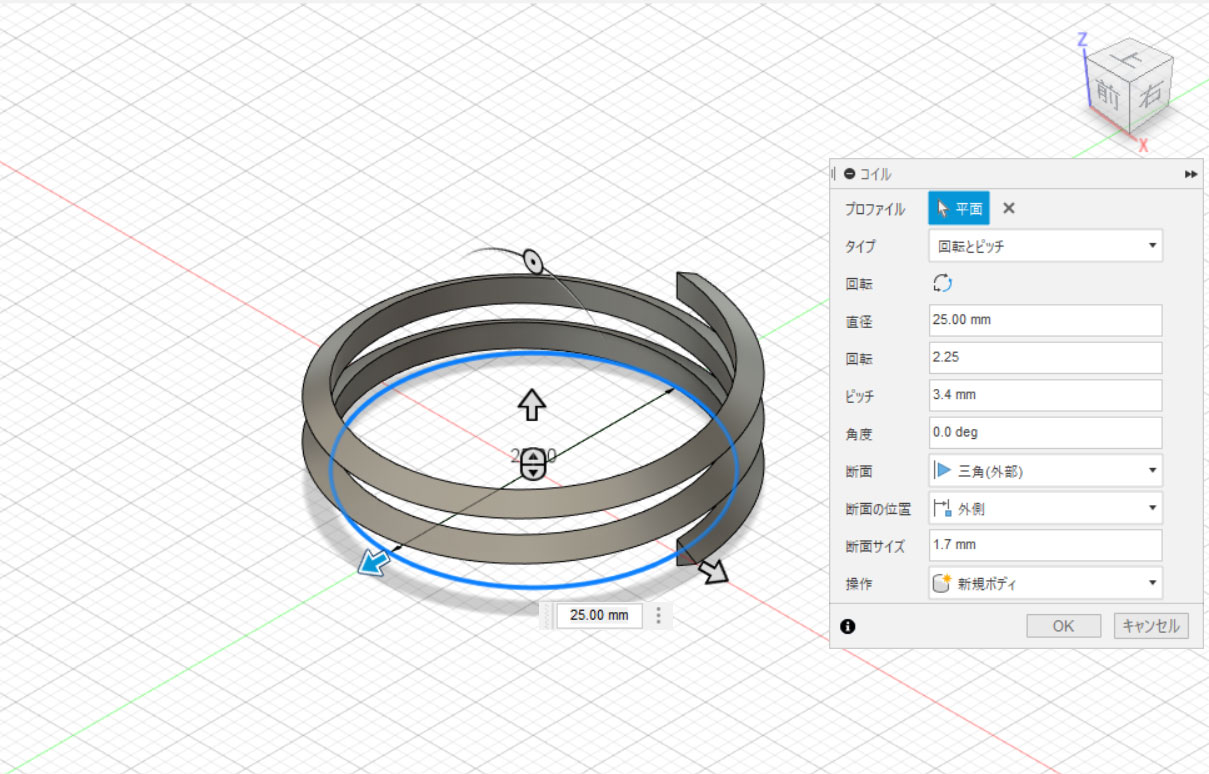

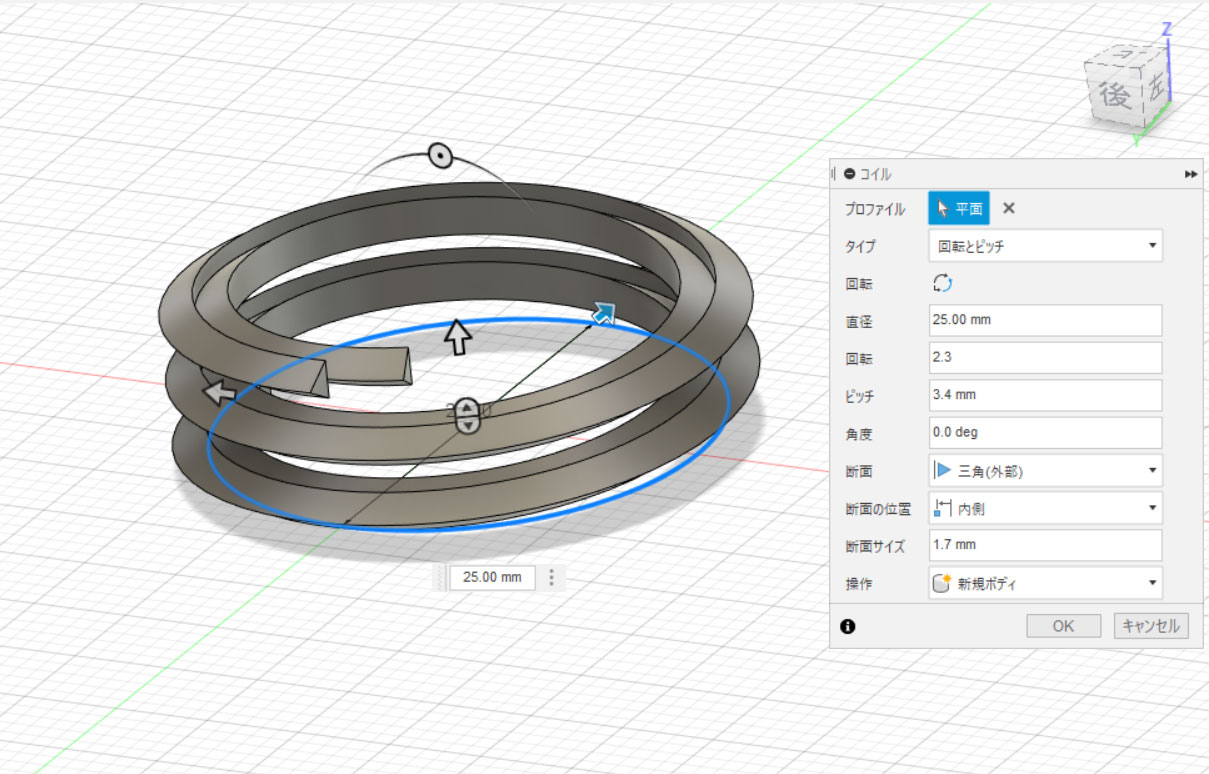

作成からコイルを選び、ｘｙ平面を選択。そのあと中心点をクリックして、マウスを動かすと円の直径の指定となるので、２５．０ｍｍとして確定する。

コイルの設定値は以下参照

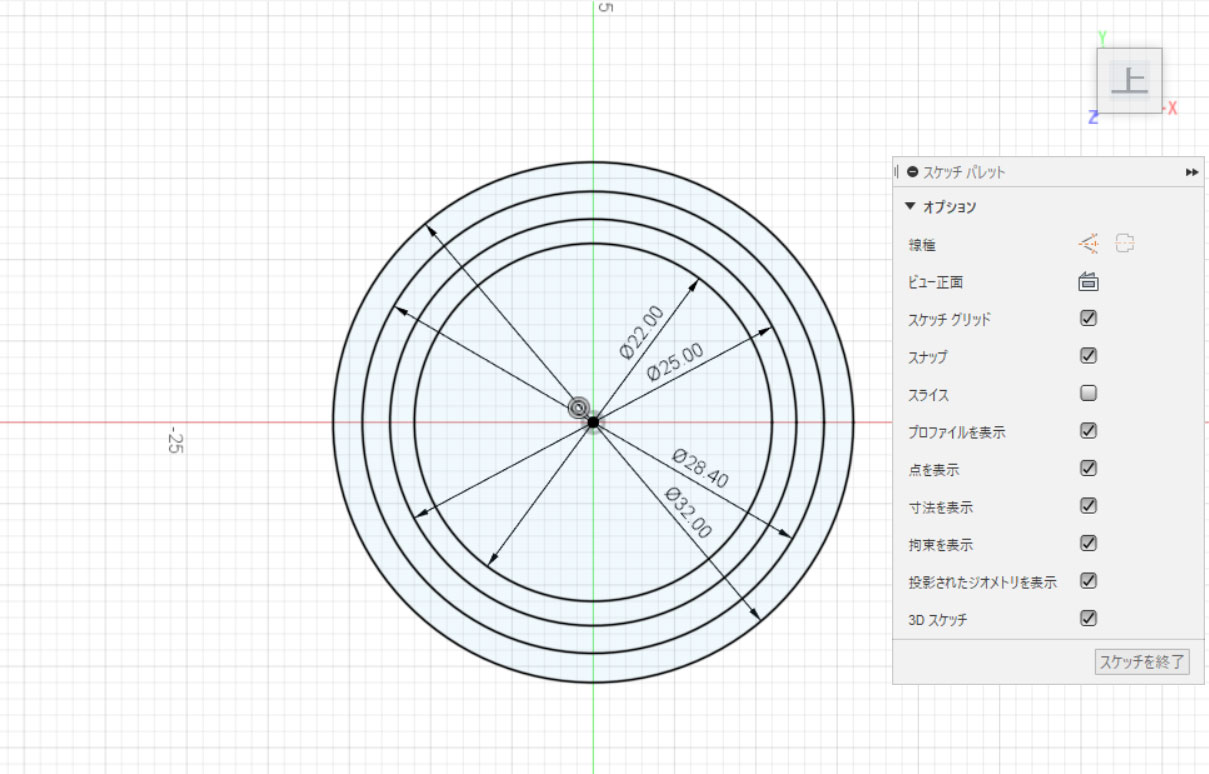

次に飲み口の胴体部分を作成する。先ほどのスケッチをそのまま使い、25.0mmの円と22mmの円を作成する。

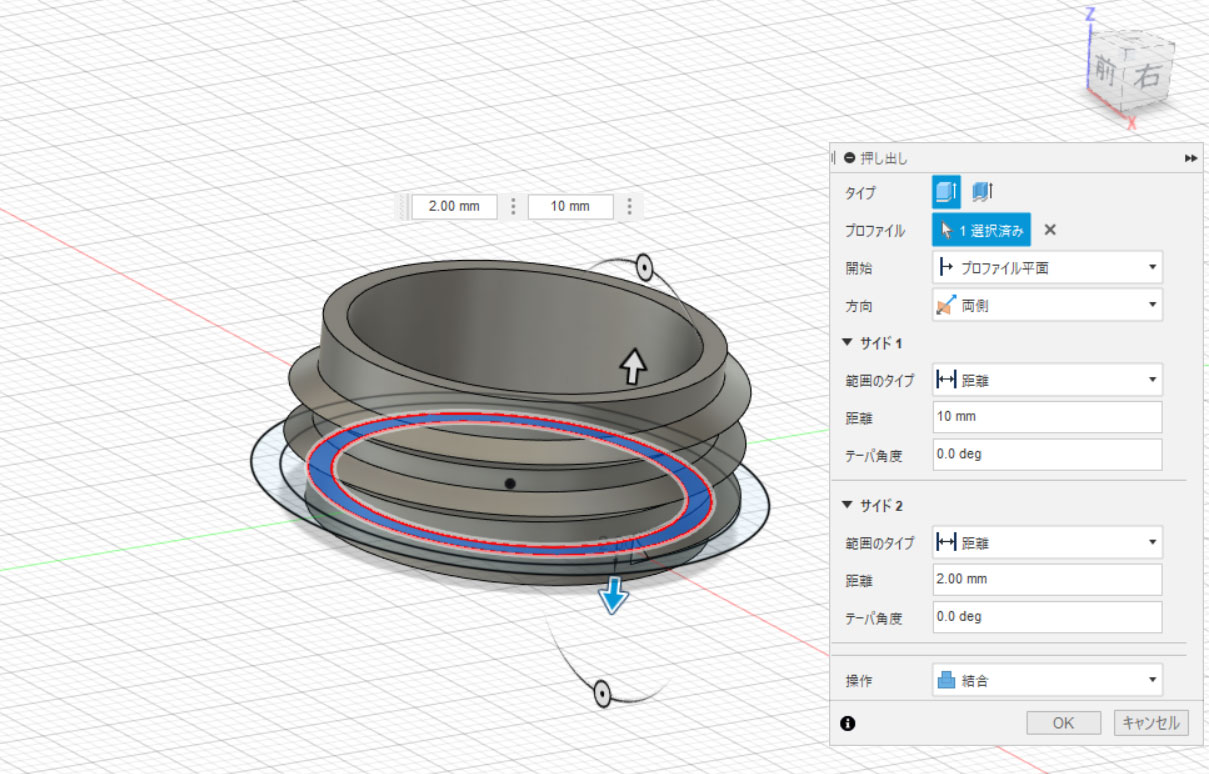

22mmの円と25mmの円の差分部分を押し出しして、方向を両面としておき、上方向は10mm、下方向に2mmで、結合で作成する。

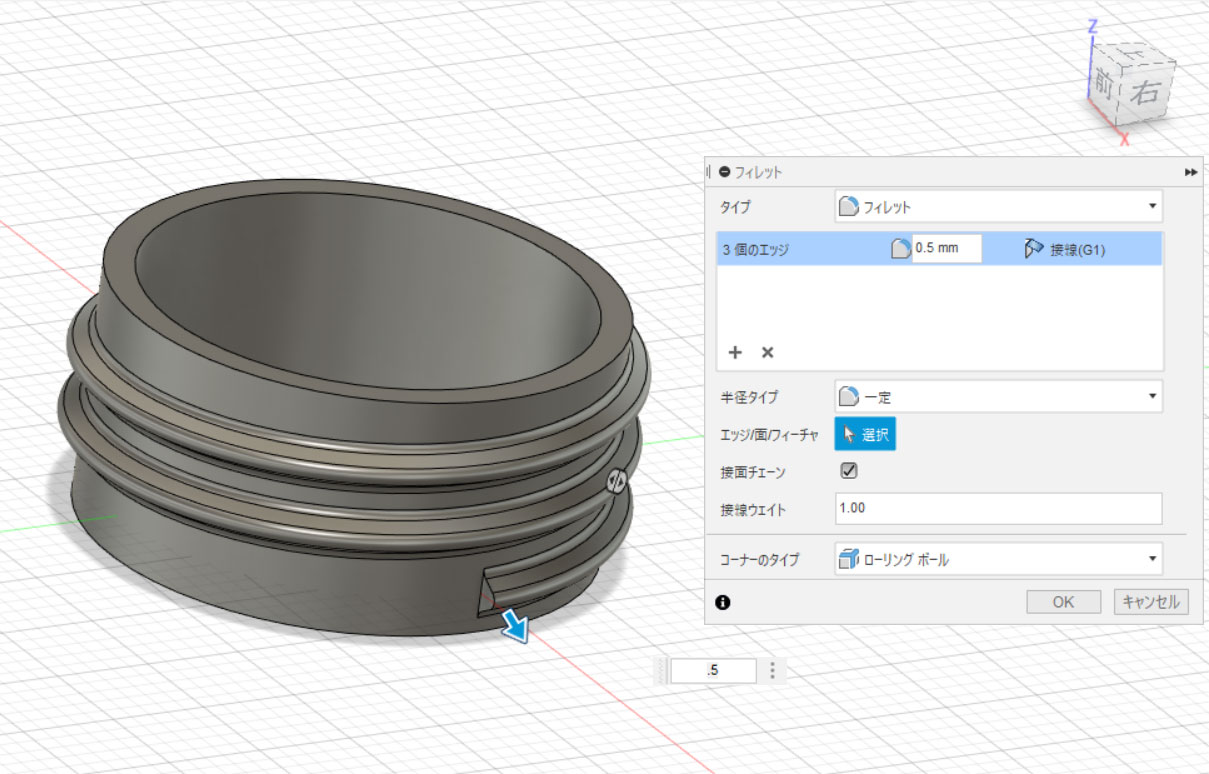

こちらも、ねじの部分はフィレットをかけておく。山の頂点とふもと？を0.5mmくらいでフィレットして、なだらかにしておく。

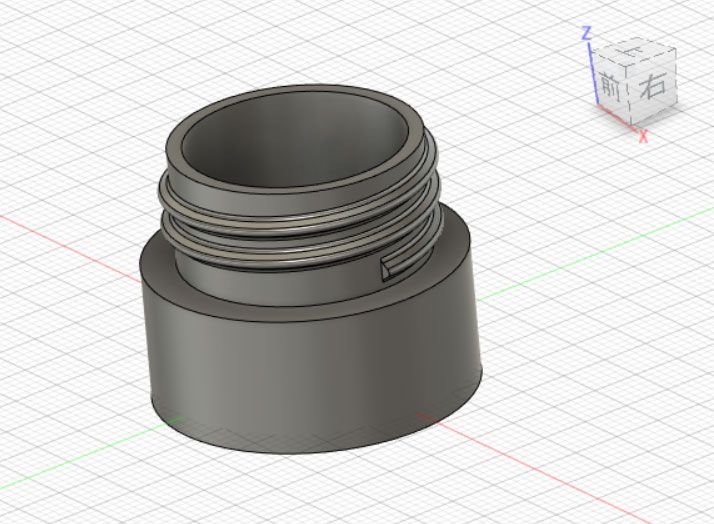

これで完成。先ほどの蓋部分とぶつからないよう、ボディを上(Z軸)に14mm移動しておこう。

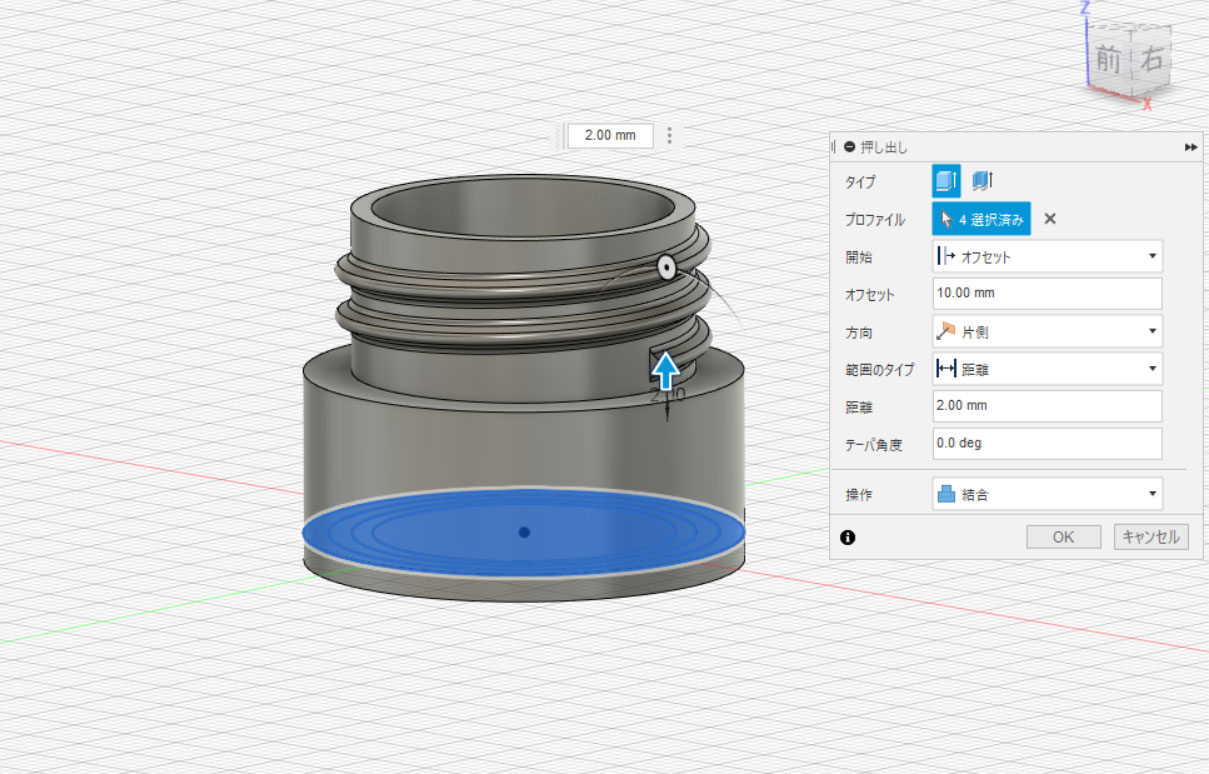

そのあと、蓋部分を表示させて、スケッチの一番大きい円全体を、オフセット10mmで2mm押し出ししてやれば、蓋部分と飲み口部分が結合して、一つのボディになる。

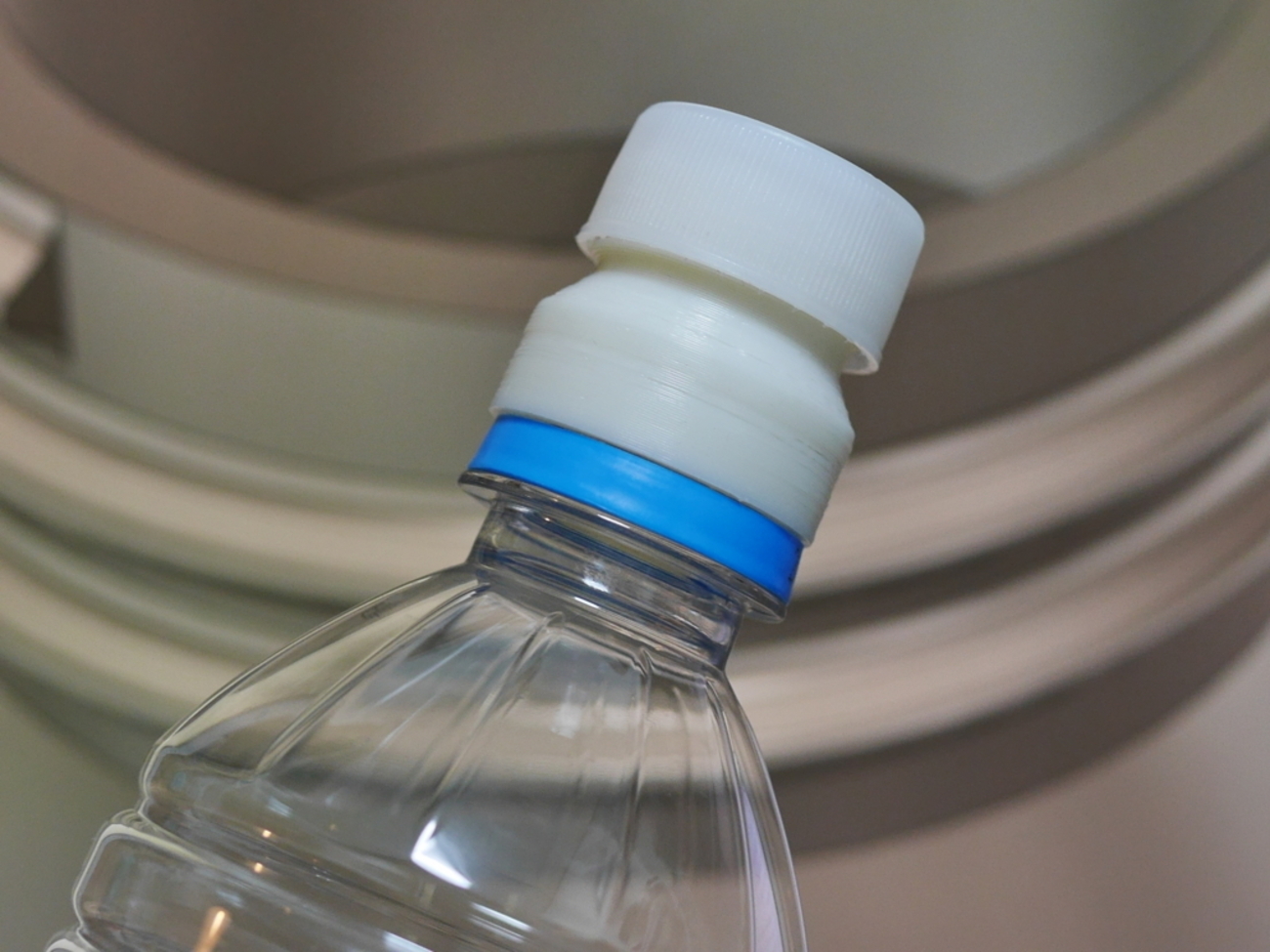

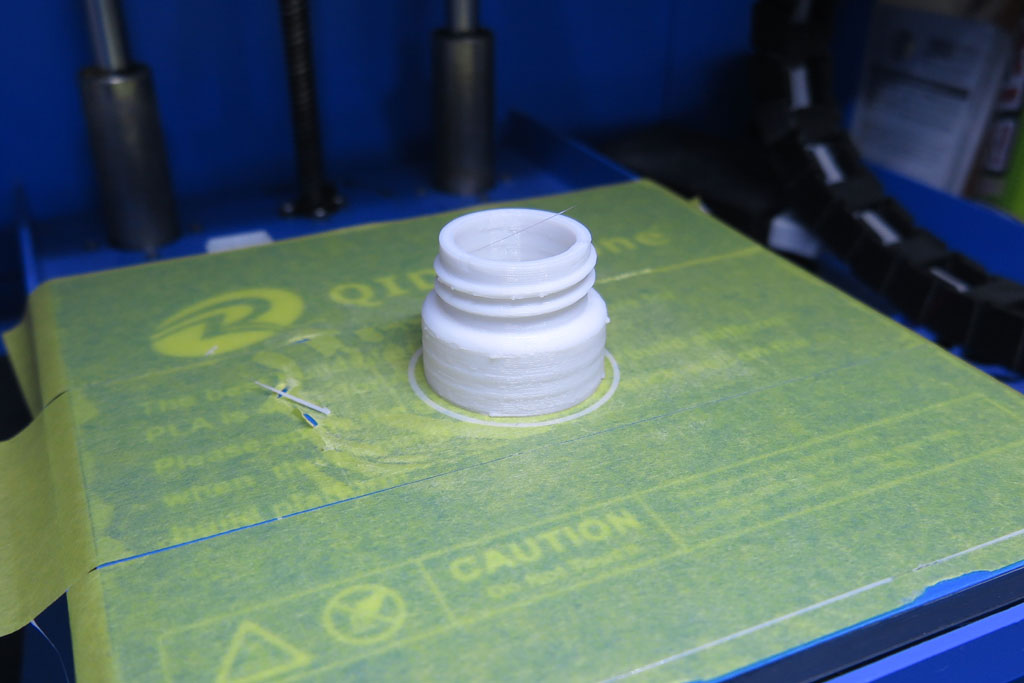

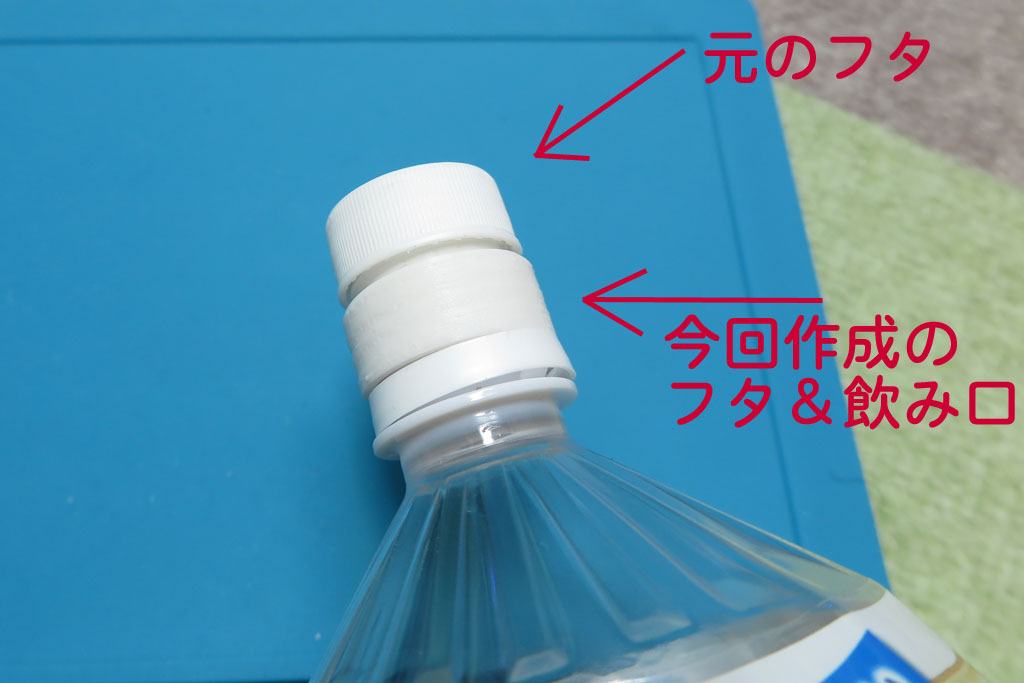

これで、「蓋」＆「飲み口」の完成。

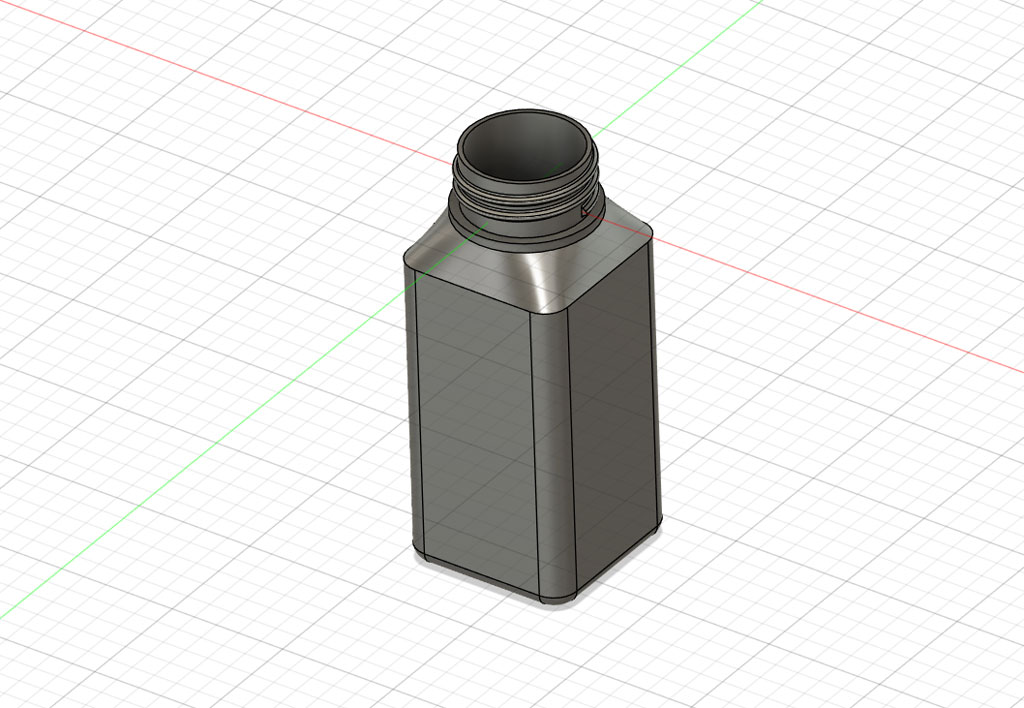

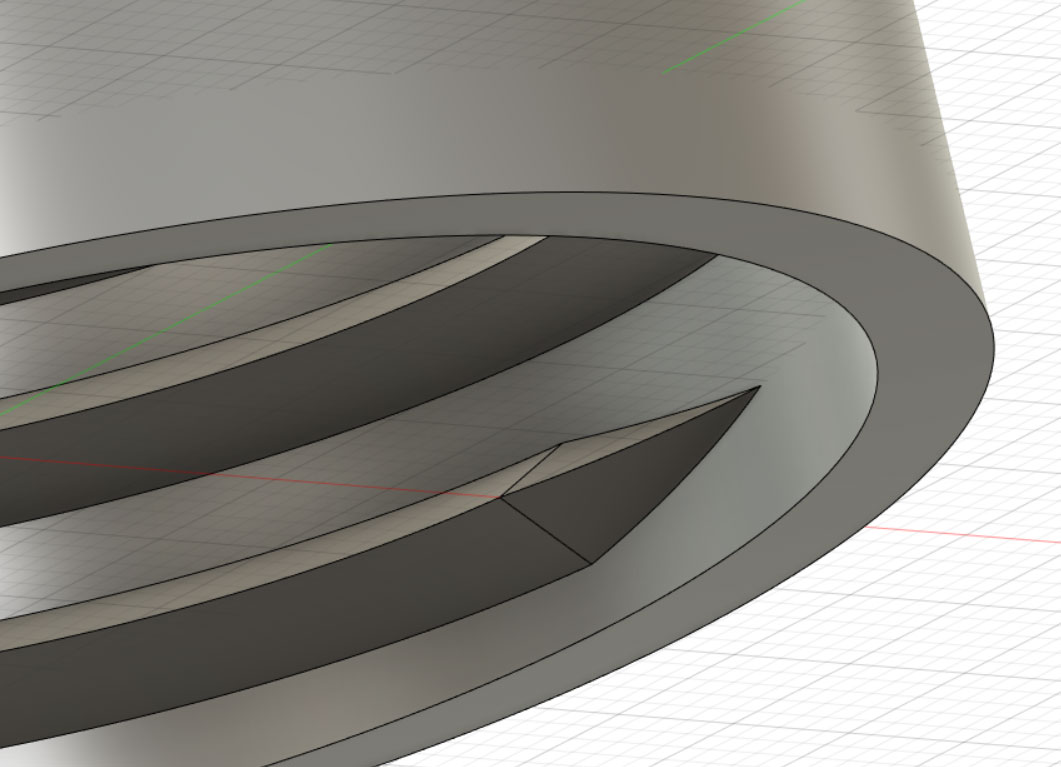

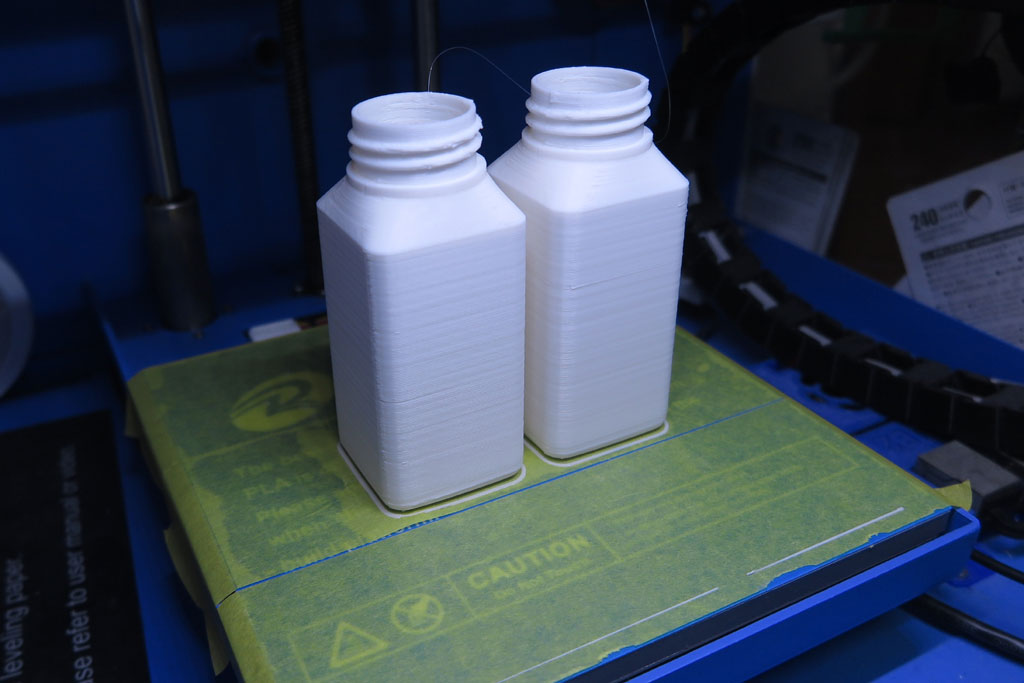

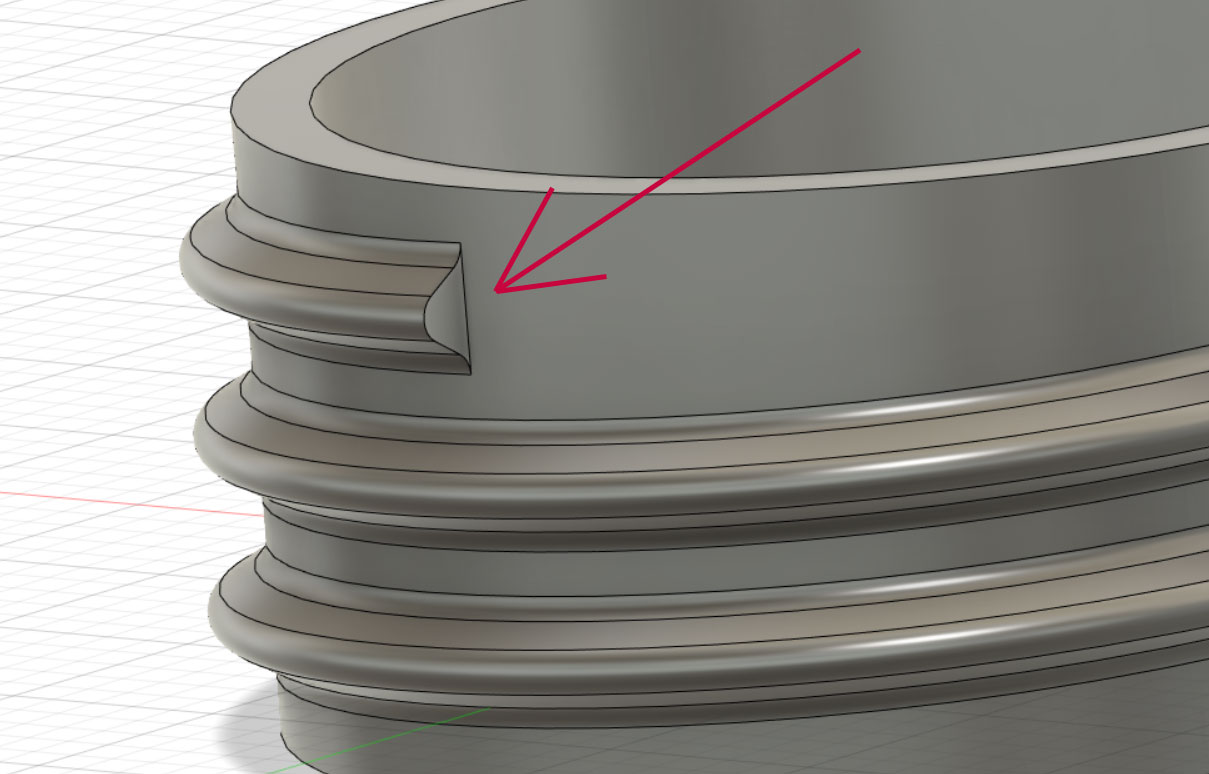

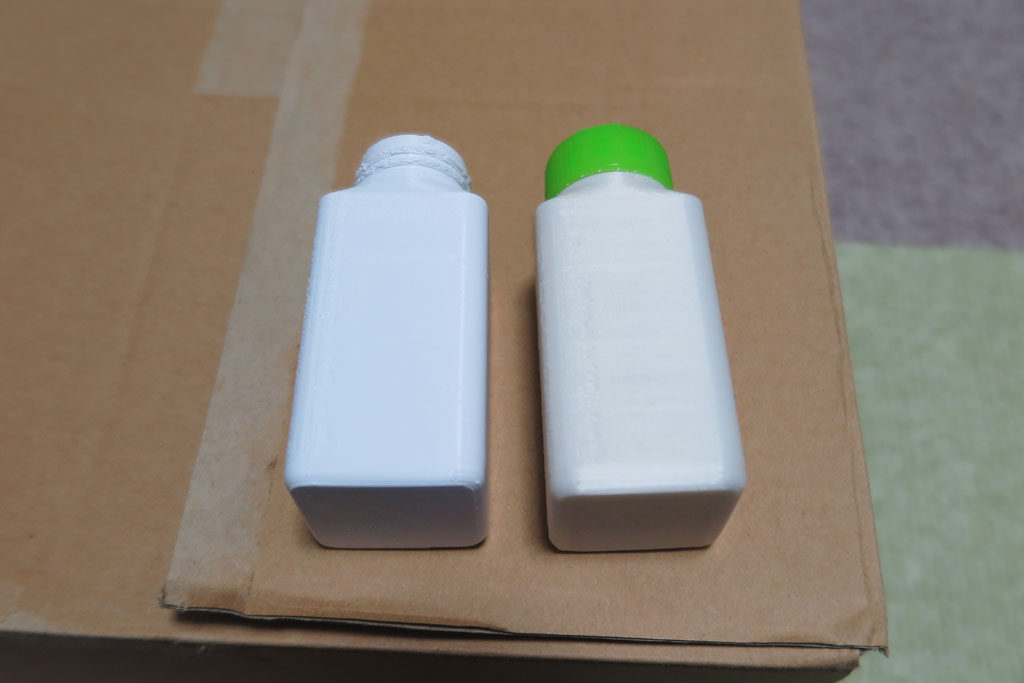

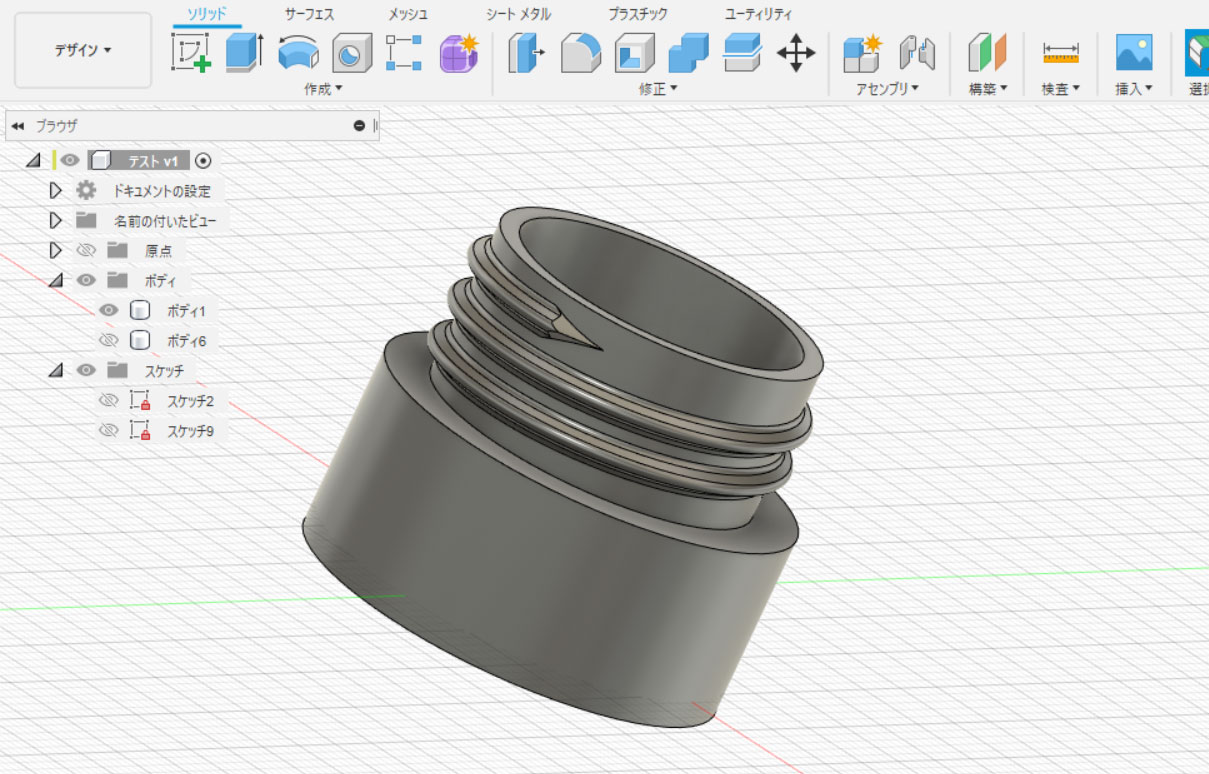

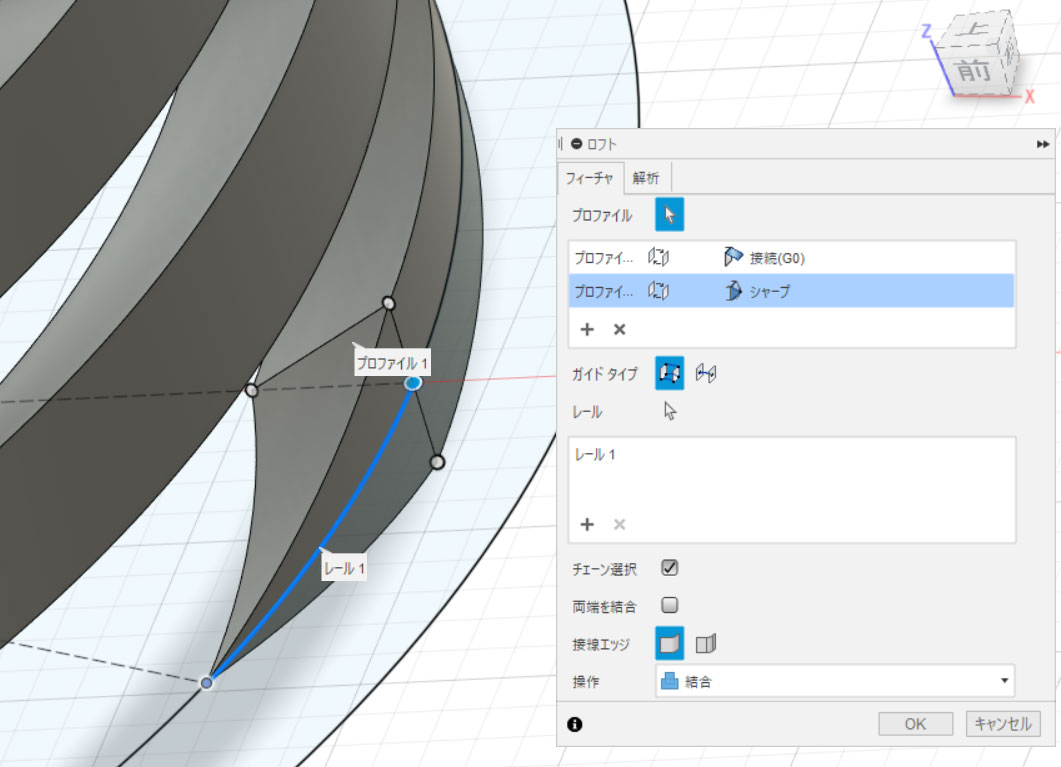

ねじ山の先端部分について、できればネジが噛みつきやすいように、細くしたい。しかし通常のボディと違い、コイルなのでうまく操作ができない。

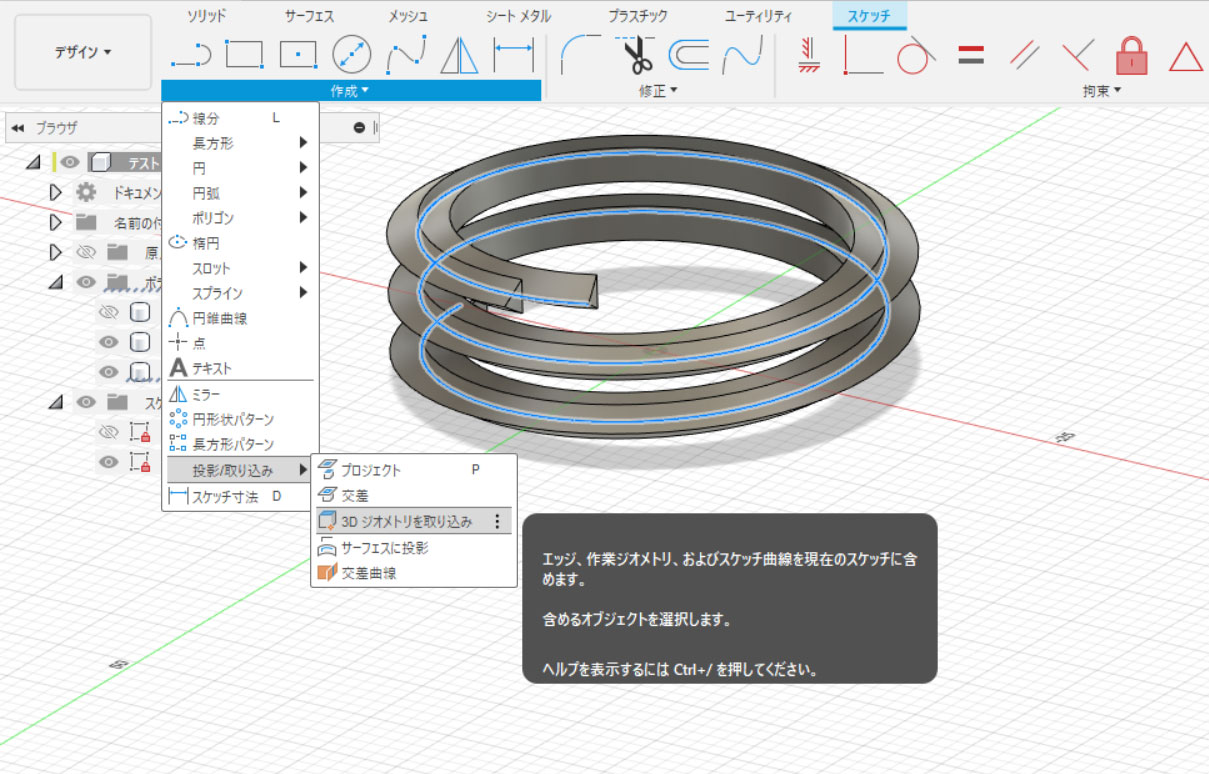

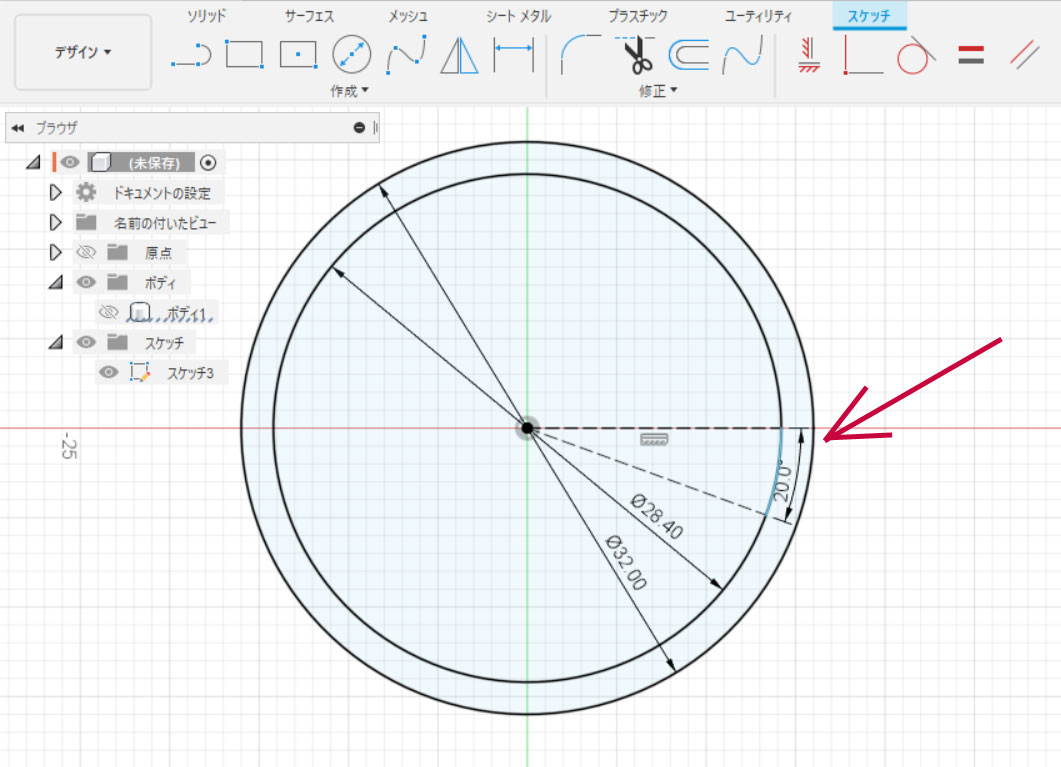

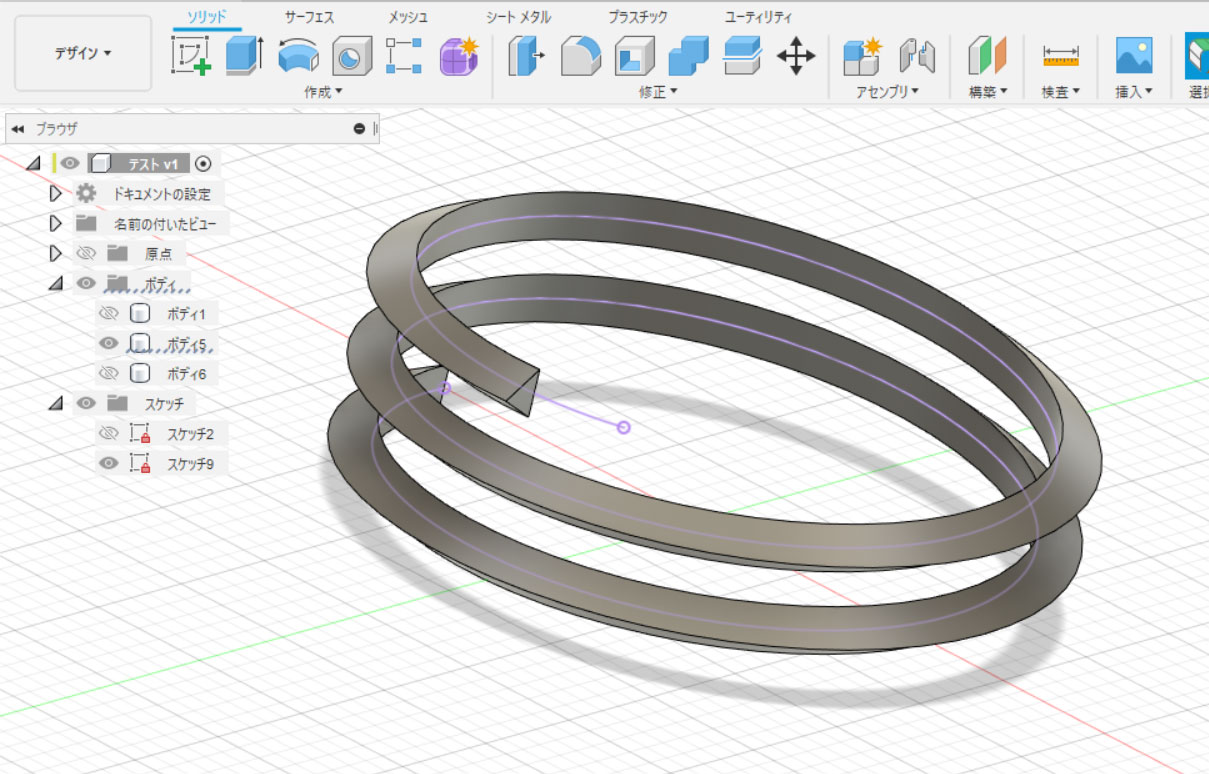

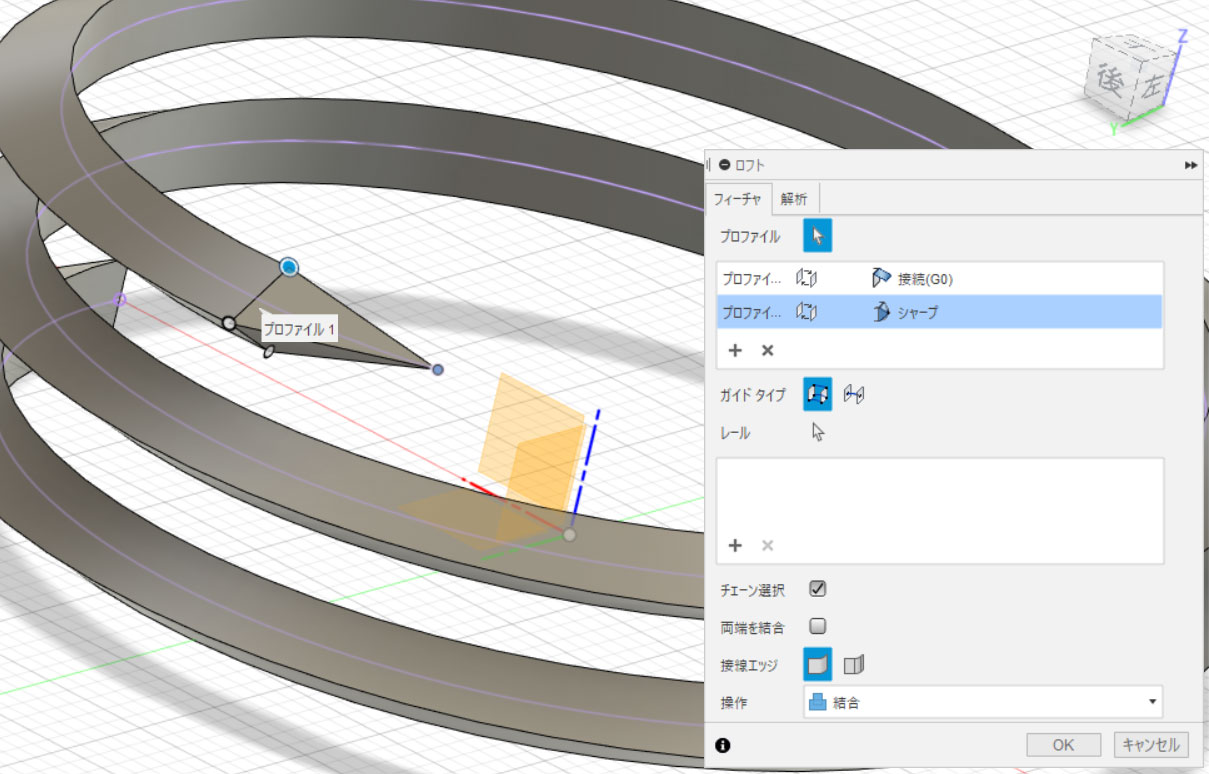

以下の操作で何とかできた。まずは、最初のコイル作成直後に、もう一つコイルを作る。ただし設定の回転量と断面の位置を変更する。これで、内側に同様のコイルが少しだけ長いものができた。
