３Ｄプリンタスマートロック編（３）状態検知

状態検知
リードスイッチ
収納ケース
サーボカバー
３Ｄプリンタスマートロック編一覧

状態検知

サーボを使用して、錠を回す操作はできた。サーボによる錠の開け閉めと、サーボ関係なく手動での開け閉めができるようにしたのだが、そうなると、現在の錠の状態が把握できていないことに気が付いた。すべてが電子制御ではないため、操作を記録していても、手操作が入ると状態は不正確となる。現在の錠の状態把握を検討しよう。

錠のつまみには、カバーとレバーが取り付けてあるので、これを活用して現在の錠の状態把握をしてみよう。候補としては

光センサ（CDSセル）などを使って、レバーやカバーの位置検知
ドアセンサー（リードスイッチ）などで、レバーやカバーの位置検知

などが考えられる。そんな時に、100均で以下を発見。

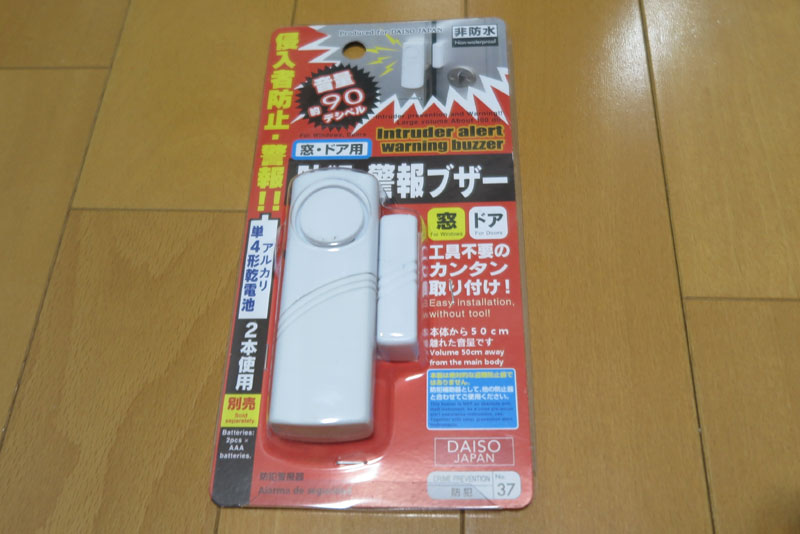

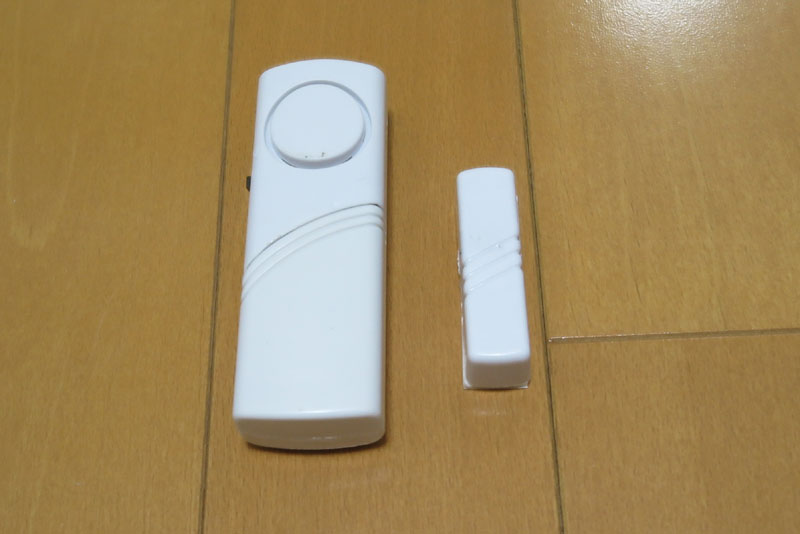

100均でドアセンサーがあったので、購入してみる。ここから部品調達できないか、試してみたいと思う。内容は、本体とちっちゃいブロックの構成。たぶん小さいほうは磁石だと思われ、そうなると本体側にはリードスイッチが内蔵されていると期待。小さいブロックは調べてみると磁石だったが、磁力は弱い。こんなもんで大丈夫なのか？

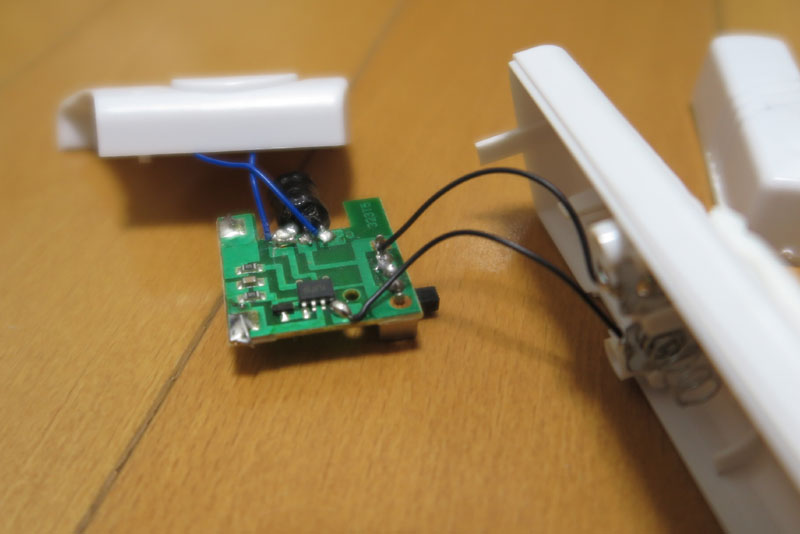

早速本体側を分解してみると、下側３分の２は電池エリア。上に少しだけ基盤が入っている。真ん中にコントローラらしき石。そして電源のコードとブザーのコード。あと大きな丸いのはコイルっぽい。ブザーの発振用かな？

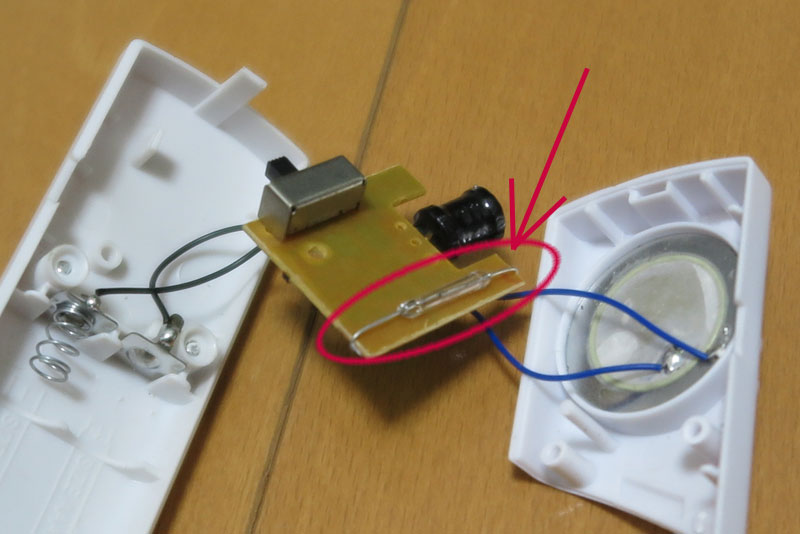

基板の裏を見てみると、見つけた！リードスイッチだ。ガラス管の中に入っているので、こいつがそうだろう。これを取り出して、使えないか検証してみよう。ちょうど基板に簡単にはんだ付けされているだけなので、簡単に取り外せそうだ。

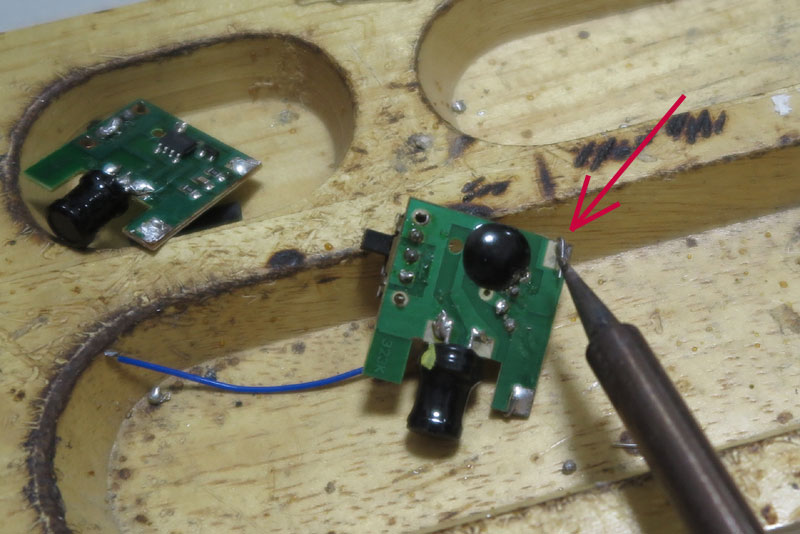

ということで、リードスイッチのサルベージ開始。わりと簡単な取り付けなので、はんだを溶かして外してやればすぐに取り外しが出来た。基板の穴にも差し込まれてないので、簡単。

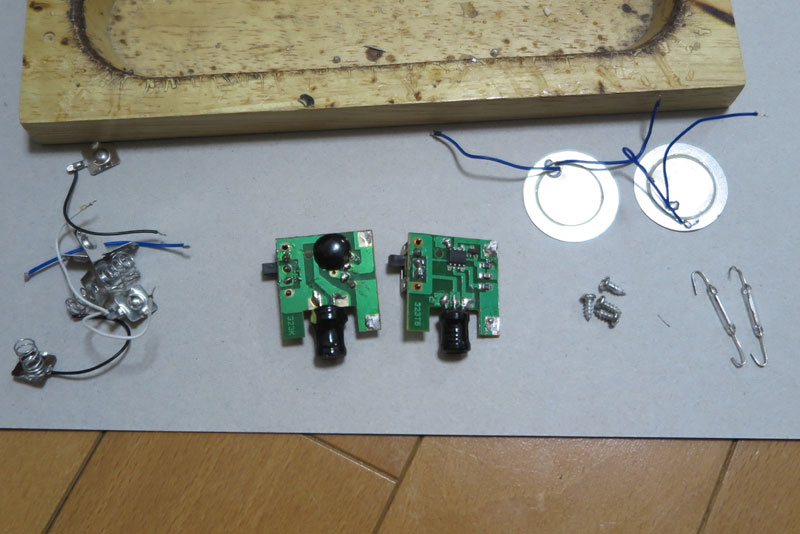

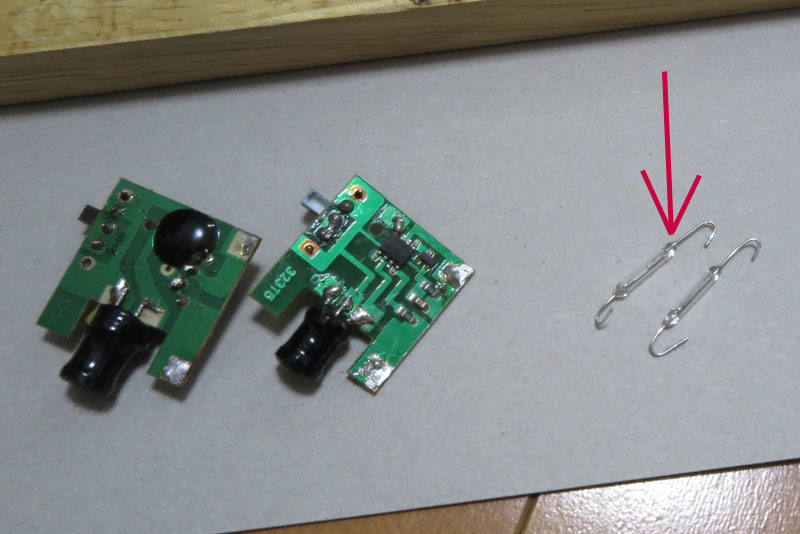

100均のドアセンサーは２式購入してあるので、２つの取り外しを実施。右側にある２つのガラス管が、取り出したリードスイッチ。ちなみに、同時に購入し、製造時期も全く一緒の記載のドアセンサーなのだが、内部基盤は少し違っていた。片方（左）はＩＣが黒い樹脂でモールドされているが、裏面の抵抗はセラミック抵抗が取り付けてある。もう片方（右）はＩＣが丸出しだが、抵抗はチップ抵抗となっている。どっちが改良版なんだか、よくわからない。製造時期は一緒だが、製造場所は別？

ということで、ドアセンサー２式を分解して、リードスイッチの取り出しに成功。ほかには圧電ブザーも使えるかもしれないので、とっておこう。あとは、廃棄。一度もドアセンサーとして動くことなく終了した。合掌。

リードスイッチ

100均からサルベージしたリードスイッチ。使い方は磁石を近づけるとスイッチオン。磁石を離すとスイッチオフという使い方となる。なので、錠のつまみカバーと本体で、回転状態により近づいたり遠ざかったりするようになればよい。可動部となるつまみカバー側にリードスイッチを取り付けると、コードが邪魔になるので、つまみカバー側には磁石を、本体側にはリードスイッチを装備させる。

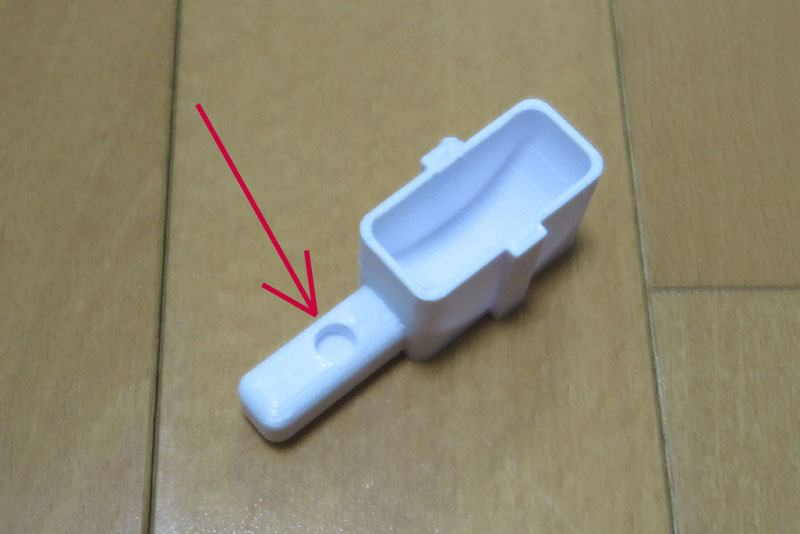

検討した結果、つまみカバーのレバー部分に磁石を仕込み、リードスイッチはシリンダー横に配置すればよさそうだ。では、つまみカバーに磁石を仕込む。つまみカバーのレバー部分に磁石に合わせた穴をあけて再設計。そして印刷実行。

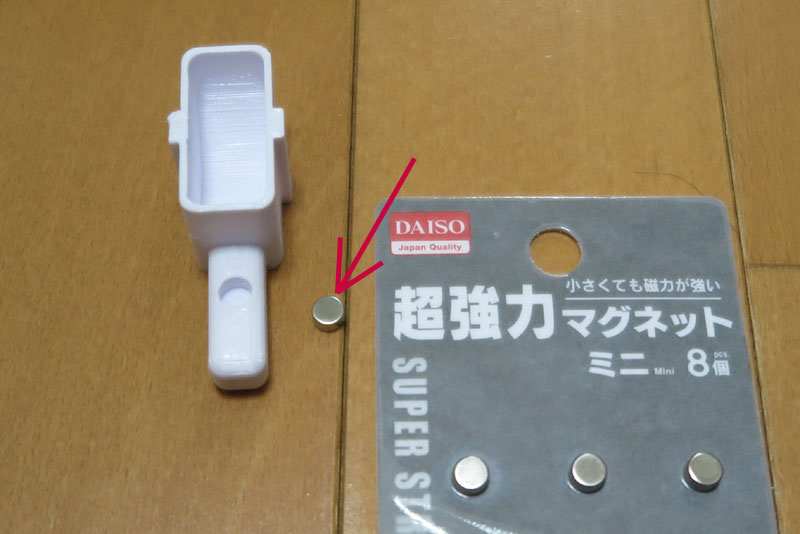

使用する磁石は、これも100均の磁石。ミニサイズだが強力なタイプ。強力すぎてリードスイッチが切れないと困るが。

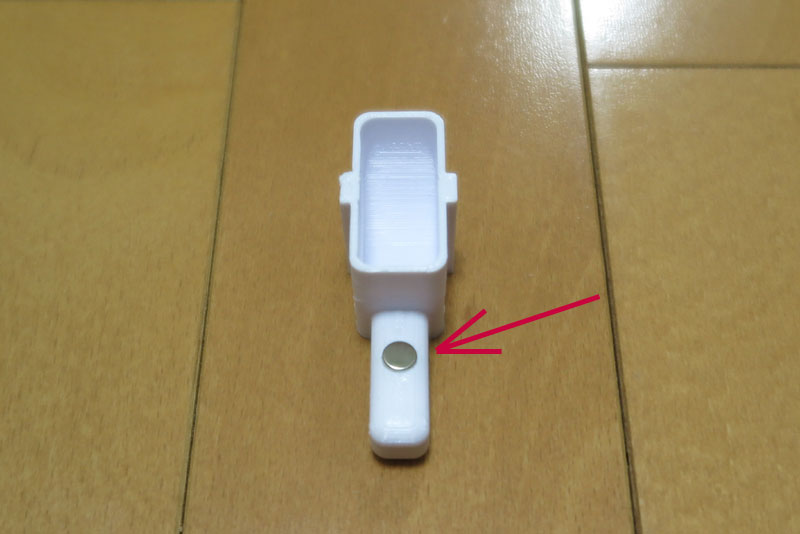

この磁石を、つまみカバーのレバーにあけた穴に、パイルダーオンすれば完成。ちょっときつかったが、磁石を外すことは無いのできついくらいがちょうどよい。そしてこれはレバー裏側になるため、正面からは見えない位置。見た目も問題なしで、バッチリだ。

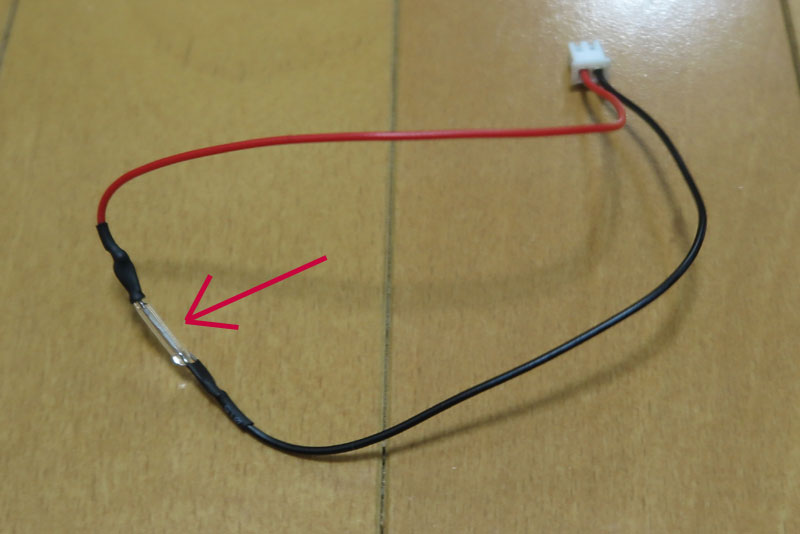

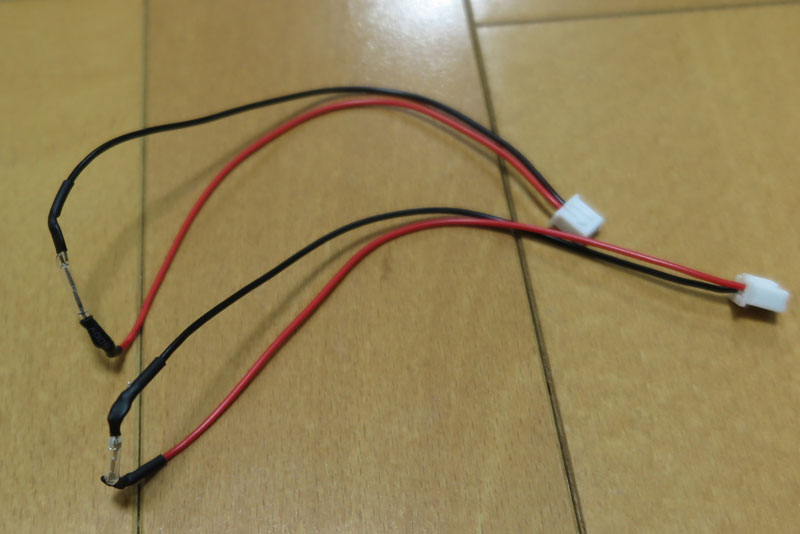

リードスイッチは、コネクタ付きのコードに接続して、スイッチとして利用可能な状態にする。

これを２本用意して、準備。

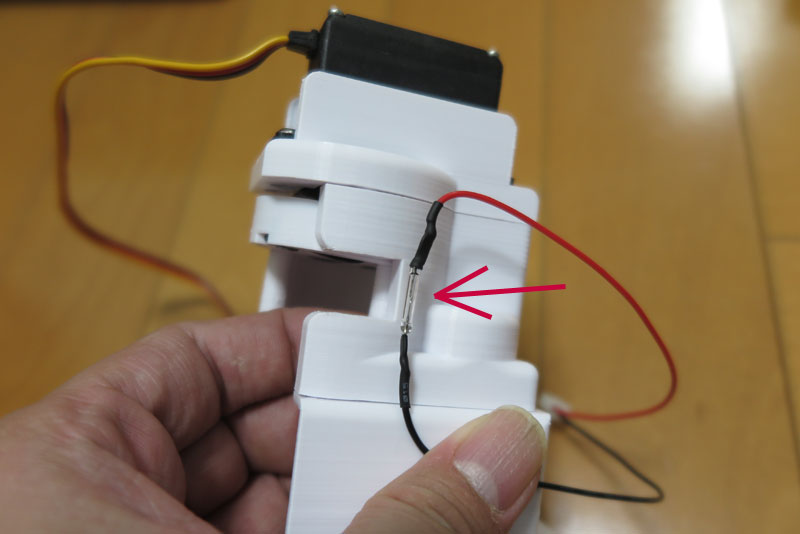

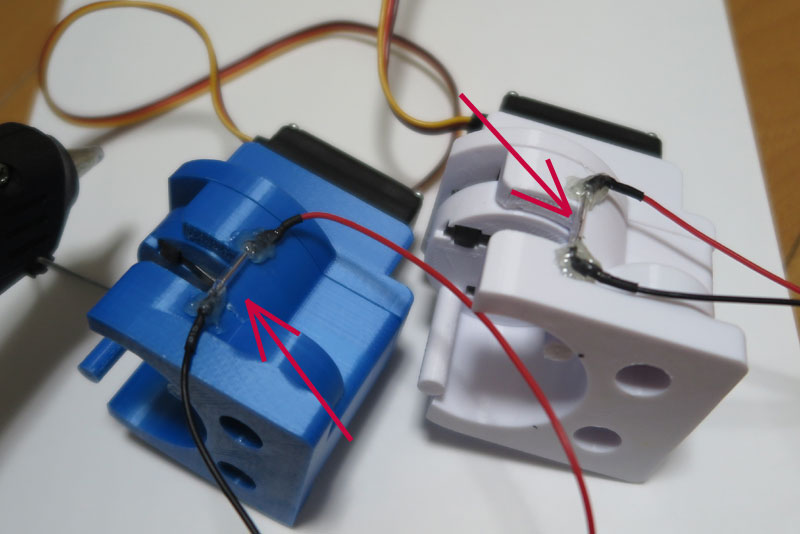

このリードスイッチを、つまみレバーが横になったときにスイッチが入るように、このあたりの位置に固定してやる。

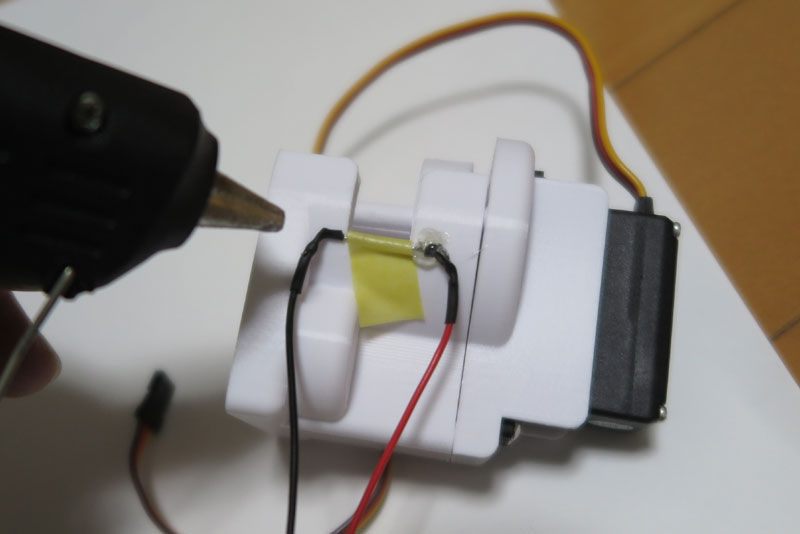

リードスイッチの取り付けまでは、本体設計時に想定していなかったため、取り付け箇所の用意は無い。なので無理やりホットボンドで固定してみる。可動部分ではないし、力のかかる部分ではないので、ホットボンドでしっかり固定しておけば、取れてしまうことは無いだろう。

２式とも取り付けを行い、完成。スイッチングテストをして確認してみよう。

スイッチ動作確認をしていて、片方（白）はうまく動作したが、もう一つ（青）が反応が良くないので、リードスイッチの位置や向きを補正した。なかなかうまくいかず、何度か補正していたら、リードスイッチが破損。やっちまった！

ガラス管が割れたようで、中のスイッチが飛び出してしまった。こうなったら使用不可能。もう一つドアセンサーを購入して、リードスイッチを入手せねば。ダイオードのガラス管などはかなり頑丈だったので、つい油断していたが、リードスイッチのガラス管はかなりモロかった。 100均の部品なので、かなり安価なものを使用しているのかもしれない。次は注意しよう。

ということで、また100均に行って、ドアセンサーを購入。また失敗することを考慮して、一応２個買っておいた。予定通りひとつはまた壊してしまい、２個目で完成。作戦成功？
どうも、リードスイッチと磁石をくっつけすぎるとよくないようで、近づきすぎない位置がいい感じだった。なかなかこのリードスイッチはいろいろとデリケートだ。

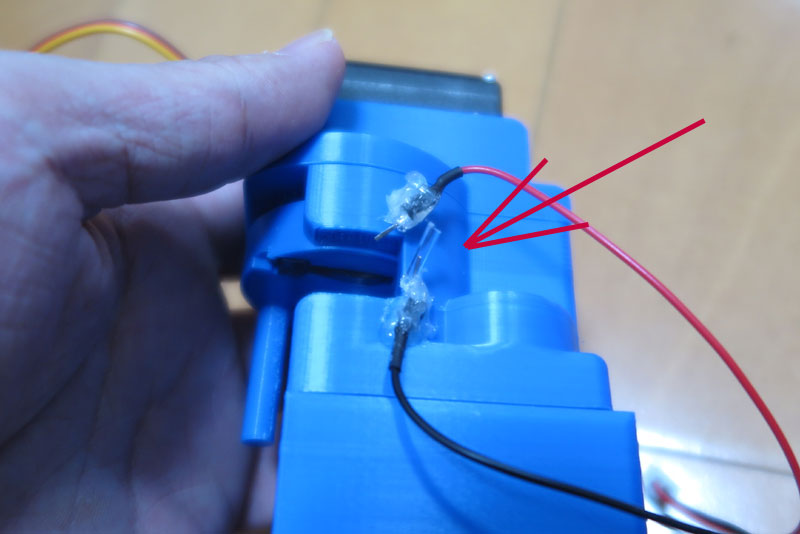

レバーの回転に対するリードスイッチの位置調整が出来たが、実際の玄関錠にセットして動かしてみると今一つ反応が悪い。レバーに入れた磁石の高さ位置と、リードスイッチの高さ位置がずれているのが原因らしい。結構しっかりと位置調整しないと、反応が悪いようだ。そのため、微調整しているとまたまた破壊。リードスイッチはかなりデリケートで、ダイオードのようにはいかないようだ。

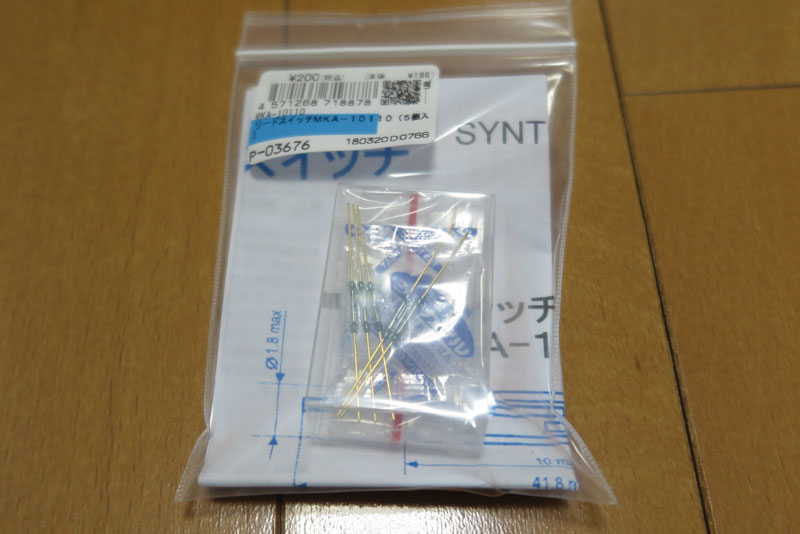

ということで、100均での調達はあきらめて、素直に秋月で購入。5本入りで200円。こいつでしっかり調整して作ってみよう。

秋月版リードスイッチで作成を行うも、２本ほど壊してしまった。はんだ付けしたあとにリードを折り曲げるとか、なるべく優しく扱ったけど、案外弱い。いや、自分がガサツなのか？

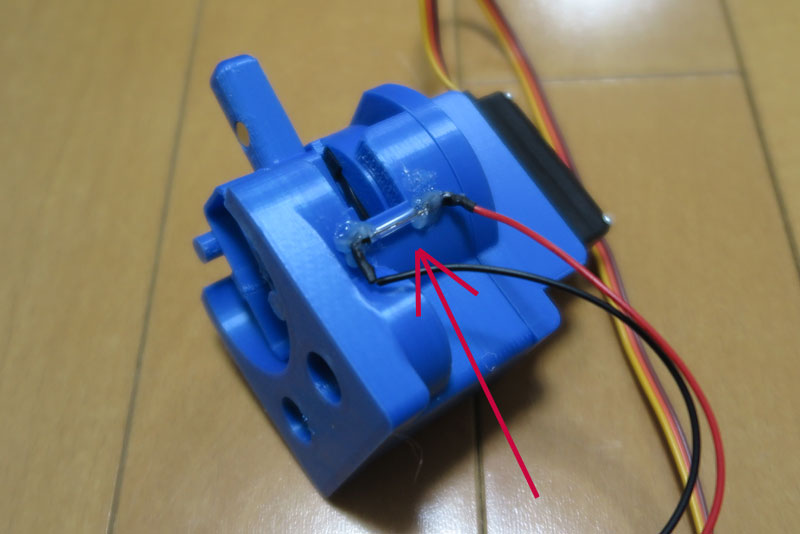

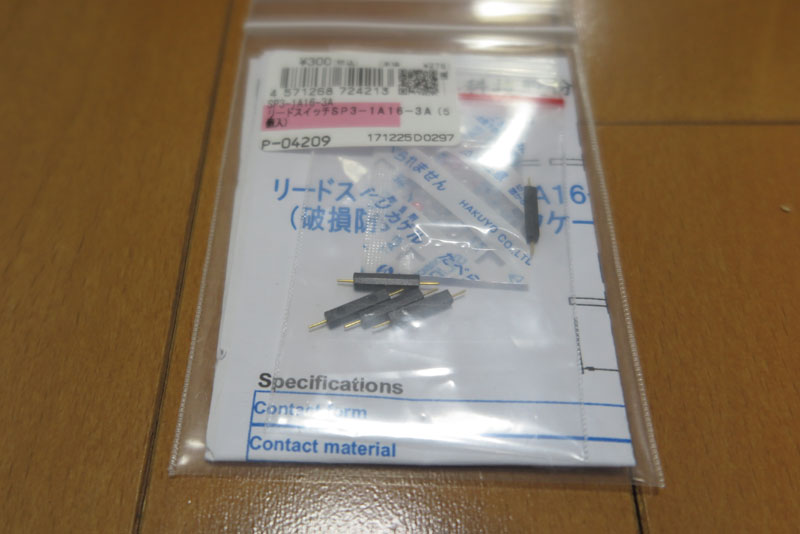

予備にと購入しておいたケース入りのリードスイッチ。こちらは5本で300円とちょっと値段が高いが、こちらのほうが頑丈なので、こっちに登場してもらおう。

たくさんの失敗により、リードスイッチの特性は把握してきた。壊れにくいリードスイッチのおかげで、より安全にリードスイッチの取り付けができるようになった。これで問題ないはずだ。

収納ケース

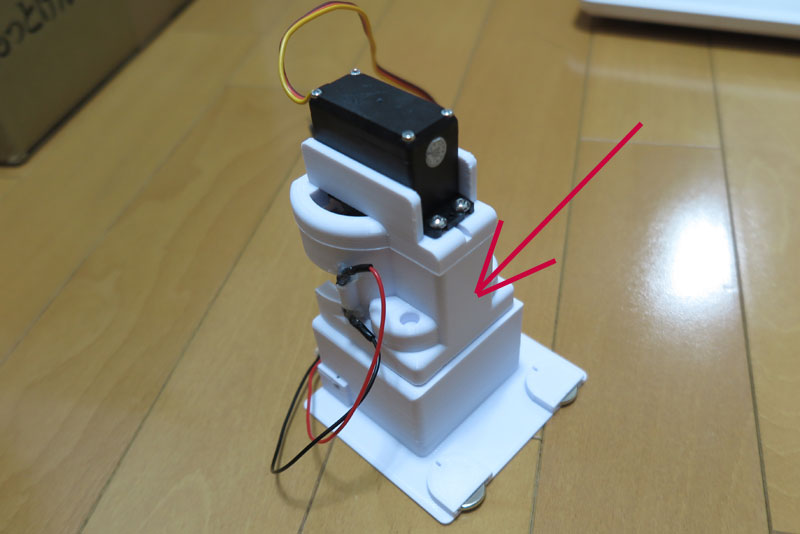

玄関扉の錠部分にのみ集中して、ハードを作成していたが、サーボを動かすコントローラ（ラズパイ）側も近くに取り付けが必要。やはり、このスマートロックに取り付けておいたほうがよいだろう。ひとまず出来上がったスマートロックを見回して、お尻の位置にでもコントローラ収納場所を用意してみる。

コントローラの基盤を差し込むスロットを用意したケースをスマートロックの後ろに装着した。ここにラズパイZeroを差し込めば、とりあえずＯＫ。ラズパイZeroは40ピン全ては使用しないので、上のほうのピンを使用してやれば、下側はケースの中に入っても問題ない。

がっちり固定されているわけではないので、最終的にはラズパイを両面テープで固定するなど、少し処置は必要だろうな。それ以前に配線処理が大変そうだけど。

サーボカバー

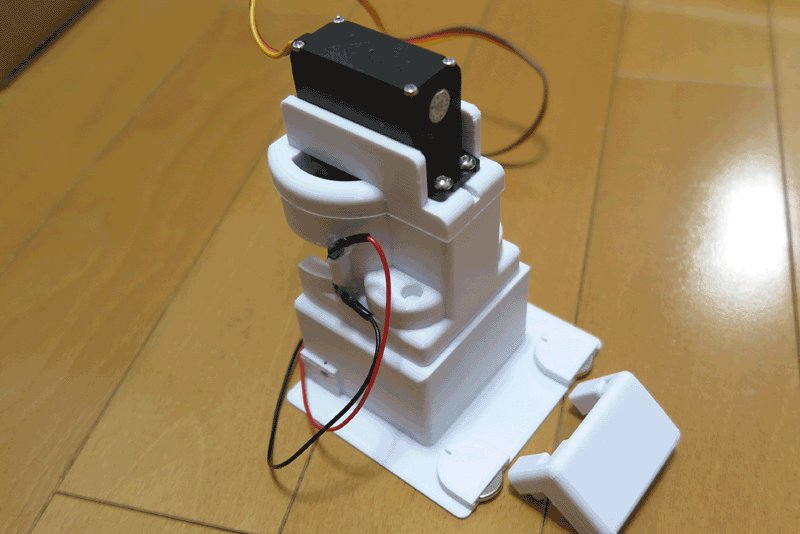

サーボのお尻が丸出しなのが少し気になる。なので、ここを覆うカバーを作成して取り付けてみよう。

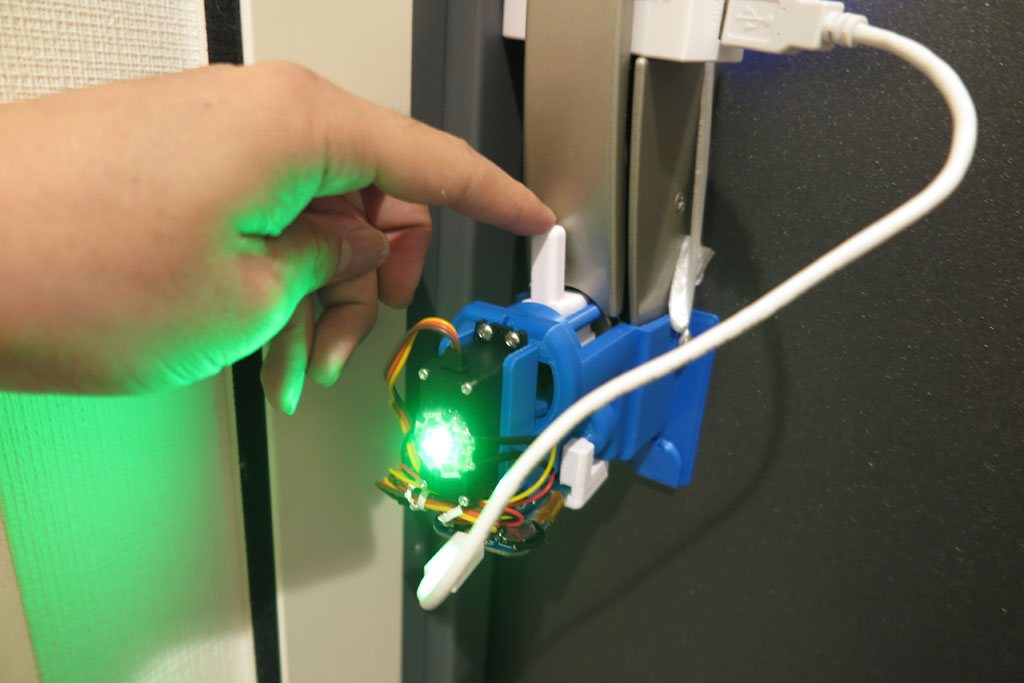

また、状態表示のＬＥＤが欲しいと思っていたのだが、どこに取り付けようかと考えた時に、ちょうどサーボのお尻が正面となるため、ベストポジションであることに気が付いた。

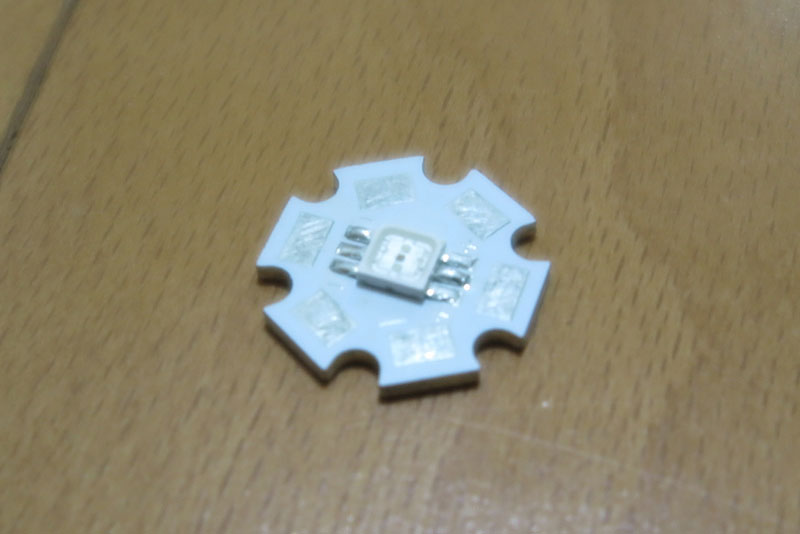

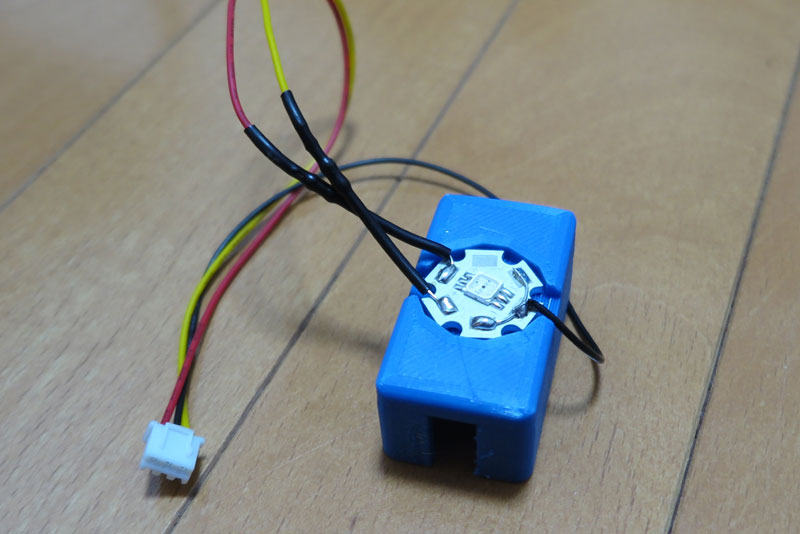

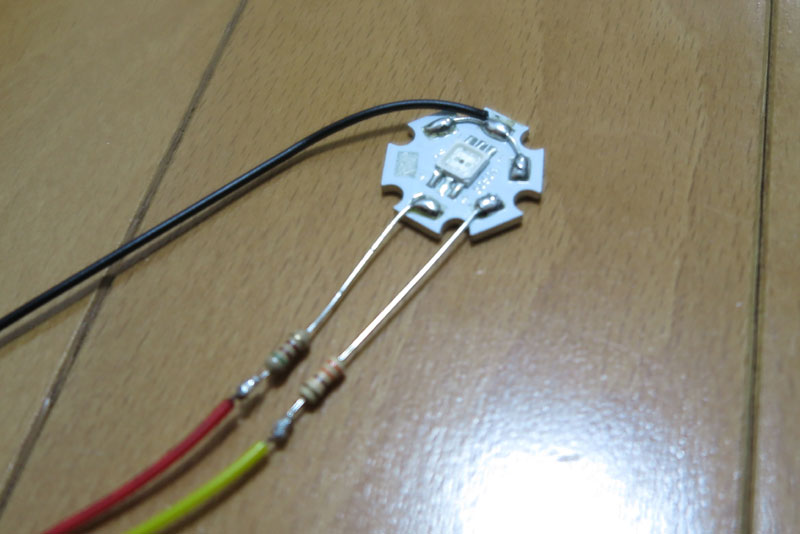

砲弾型ＬＥＤの取り付けを考えたが、ＲＧＢフルカラーの星型放熱基盤付きＬＥＤがあったので、これを貼り付けて取り付けることとした。

１Ｗ出力のmax150mAで20～30ルーメンとかなり明るいが、電流計算をして5mAで動かすこととした。玄関は普段は暗いので、ほんのり見えればいいのだ。ラズパイはドライブ能力も低いからね。
