秋月時計(大型) その３追加機能編

配線追加
入力検知
シャットダウン機能
ブザー
時報
Webサーバ(APIサーバ)
スレッド化

配線追加

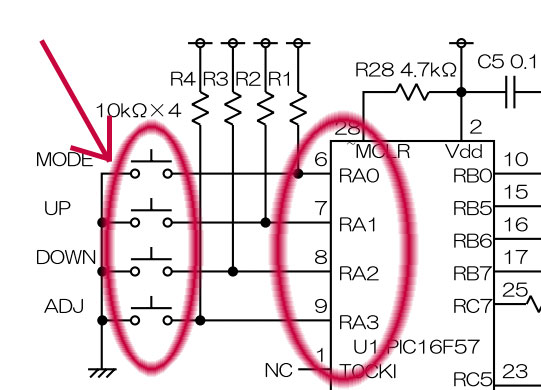

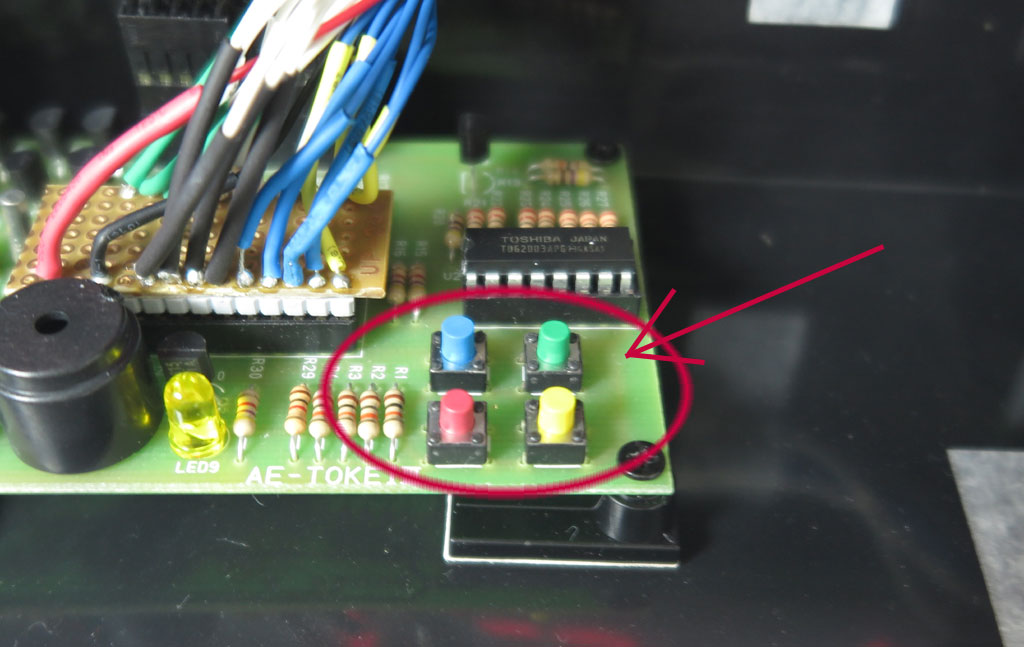

秋月時計との接続ができて、7segやLED表示ができるようになったが、よく見ると秋月時計の基板上にはボタンがある（４つ）配線図を見ると、これらもpicにはプルアップ状態でつながっているので、 INPUT情報として、これらもラズベリーパイに引き込んでみよう。

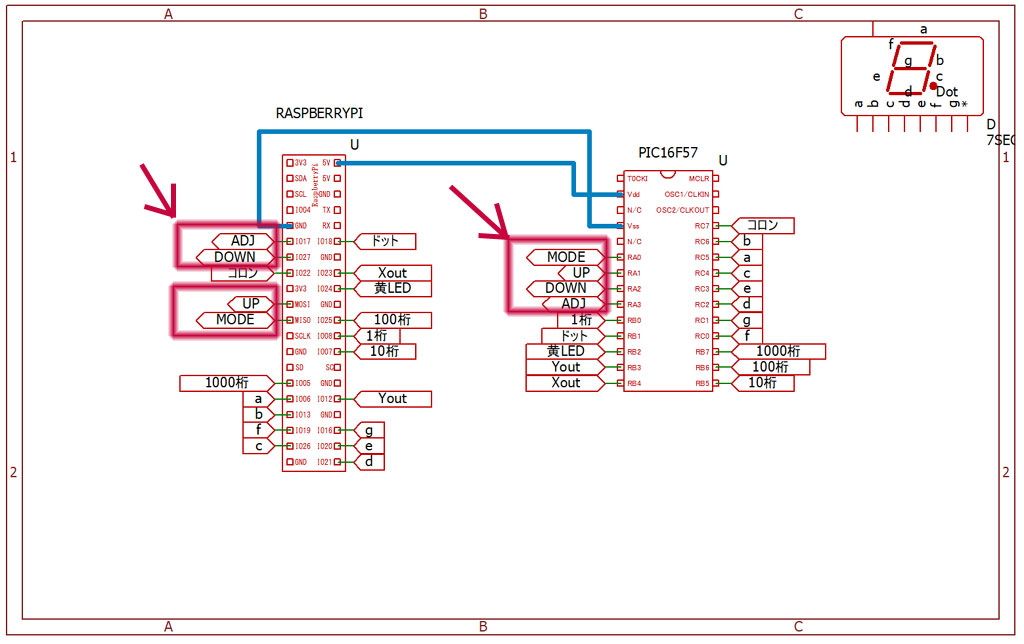

スイッチがつながっているPICのピンは、固まって左側に存在しているので、引き出しやすい。ラズベリーパイ側は、コロン表示をつないでいるIO22付近が空いているので、このあたりに接続しよう。

すでにいろいろつながっており、箱にも収納した状態で出しづらいので、箱内に装着した状態のまま、追加のラインをはんだ付けしていく。ちょうど手前側のピンばかりなので、何とかなった。導通確認すると、問題なくつながっているので、狭くて作業しづらい場所でのはんだ付けだが、うまくいってるようだ。

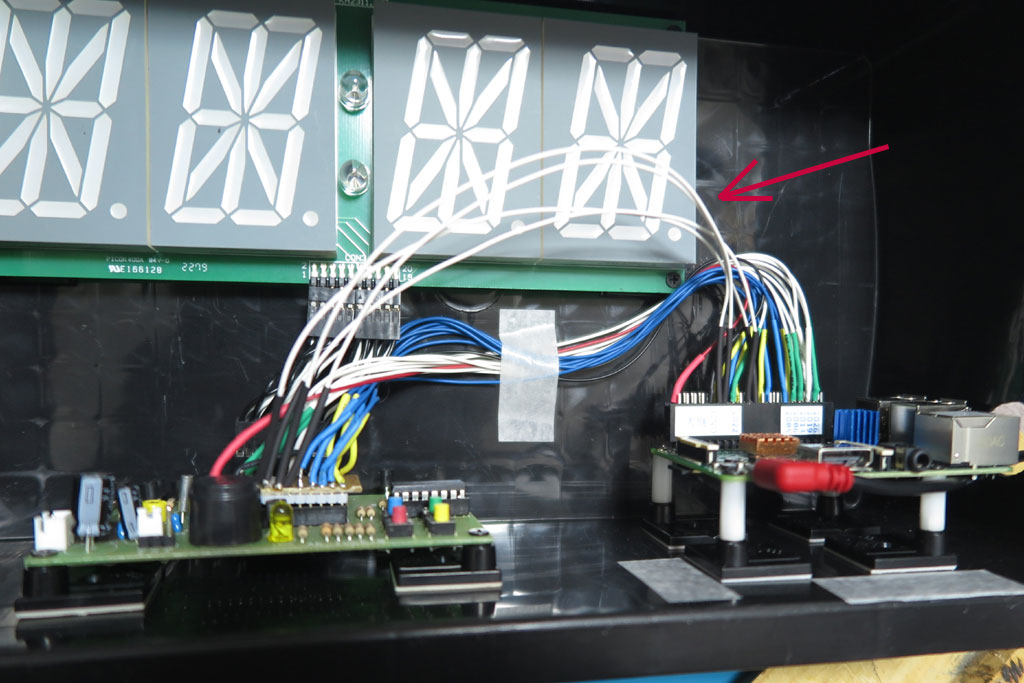

ということで、出力線だけだった秋月時計との接続に、入力線が加わった。浮いている４つの白い線(見えづらい)が追加した配線だ。

入力検知

いままでの時計表示プログラムに、スイッチによる入力処理を追加する。これまでは出力のみだったので、「GPIO.output」コマンドによる出力制御だったが、あらたにスイッチによる入力制御をおこなう。入力の処理は、「GPIO.input」になる。 GPIO.setupで入力設定にしておいて、GPIO.inputで状態を参照する動きだ。

といっても、常時入力状態を監視しないといけないので、ループ処理内でチェックを繰り返すことになるかと思っていたが、入力状態の変化でイベントを起こしてくれる関数があった。
GPIO.add_event_detect
関数を使用して、入力状態の変化時にコールバック関数を呼ぶことができる。

例えば、GPIO17を入力として、入力変化で関数「push_event」を呼び出す場合は以下。

GPIO.setmode(GPIO.BCM)
GPIO.setup(17 , GPIO.IN, pull_up_down=GPIO.PUD_UP)
GPIO.add_event_detect(17, GPIO.FALLING, callback=push_event, bouncetime=200)

入力はプルアップ設定なので、通常はHigh。スイッチが押されるとGNDにつながってLowになる。トリガーとしてはこのHighからLowに変わる「GPIO.FALLING」を設定し、push_eventを呼び出す。ボタンを押したときに反応し、ボタンを離したときは反応しない。このトリガー設定はほかにも「GPIO.RISING(立ち上がりエッジ検知)」「GPIO.BOTH(立ち上が／立下り両方)」などがある。
bouncetimeは、スイッチのチャタリングのための設定で、200ミリ秒間は続くイベントを無視してくれる。

これを使えば、今までの処理にadd_event_detectを追加しておいて、イベント処理を記述すれば、簡単に改造が可能になりそう。これは便利。

ということで、初期処理にadd_event_detectを入れて、イベント登録しておき、イベント処理として、ボタンが押された時の動作を作成する。簡単にわかるように、７セグで使用していない「どっと」を表示してみよう。

～
#初期処理でイベント登録
GPIO.add_event_detect(17, GPIO.FALLING, callback=push_event, bouncetime=200)
～
def push_event(channel):
    GPIO.output(gpio_dot, GPIO.HIGH)

ボタンを押すと７セグのドットの箇所を表示させるだけ。一度押すと元には戻らないが、これで、動作確認ができた。呼び出されるコールバック関数の引数には、gpio番号は入るようで、いくつかのGPIOで関数を共用することもできそうだ。

シャットダウン機能

ボタンが４つあり、これを読み込むことができるようになったが、さてどのように利用しようか？
まずは簡単なところで、ラズベリーパイのシャットダウンスイッチとして機能させよう。

手前にあって押しやすい元ADJボタンをシャットダウンボタンとする。押すといきなりシャットダウンでは、いろいろと間違いが起きそうなので、長押しするとシャットダウンする方式とする。長押し検知は200ms毎ボタン状態をチェックして、15回（計３秒)とも押されている状態だったら、ＯＫとし、途中一度でも押されていない状態を検知したらキャンセルとする。

import os
～
  # ADJボタンが押されたらイベント発生(ShutDown)
  GPIO.add_event_detect(gpio_ADJ, GPIO.FALLING, callback=shut_down, bouncetime=200)
～
# シャットダウン処理
def shut_down(channel): # ボタン長押しでシャットダウン
  if channel == gpio_ADJ:
    sw = 0
    for _ in range(15):
      time.sleep(0.2) # 0.2秒 × 15回 = 3秒
      sw = GPIO.input(channel)
      if sw == 1: # 15回中１回でもLOWがあればシャットダウンしない
        GPIO.output(gpio_dot, GPIO.LOW)
        break
      else:
        GPIO.output(gpio_dot, GPIO.HIGH)
    if sw == 0:
      print("Shut Down Start")
      GPIO.output(gpio_yellow, GPIO.HIGH)
      os.system('sudo shutdown -h now') # シャットダウン

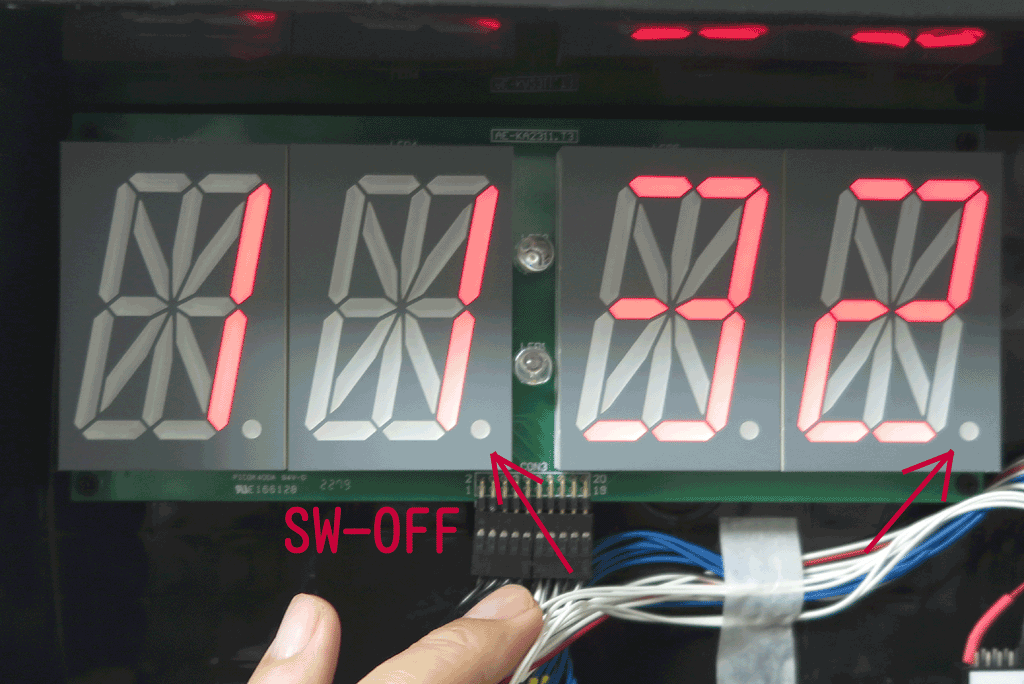

ボタンが押されているのを検知している間は、７セグのドットも表示して、ボタン押下の検知がされていることをわかるようにしておく。そして、シャットダウンモードになったら、黄色ＬＥＤを点灯させて、シャットダウンモード移行がわかるようにした。

ブザー

秋月時計には、ブザーがついているので、これを鳴らしてみる。ジャンパーピンでXoutで鳴らすか、Youtで鳴らすか選択可能となっており、ひとまずXoutに接続。 XoutはGPIO23につながっているので、これを操作することで、ブザーを操作できる。

LED操作同様、Highにすればピーと音が鳴り、Lowにすると止まる。操作は簡単だ。

#!/usr/bin/env python3

import RPi.GPIO as GPIO # RPi.GPIOモジュールを使用
import time

# GPIO(Output)番号
gpio_X = 23
# GPIO(Input)番号
gpio_MODE = 9


# 初期処理
def setup():
  # GPIO番号指定の準備
  GPIO.setmode(GPIO.BCM)
  # GPIO出力に設定
  GPIO.setup(gpio_X        , GPIO.OUT)
  # GPIOの入力設定
  GPIO.setup(gpio_MODE, GPIO.IN, pull_up_down=GPIO.PUD_UP)
  GPIO.add_event_detect(gpio_MODE, GPIO.FALLING, callback=buzzer, bouncetime=100)

# ブザー
def buzzer(channel):
  for _ in range(30):
    time.sleep(0.1)
    sw = GPIO.input(channel)
    if sw == 1:
      GPIO.output(gpio_X, GPIO.LOW)
      break
    else:
      GPIO.output(gpio_X, GPIO.HIGH)
  GPIO.output(gpio_X, GPIO.LOW)

# 終了処理
def destroy():
  # GPIOを解放
  GPIO.cleanup()

if __name__ == '__main__':
  # start clock print
  setup()
  try:
    while True:
      time.sleep(0.001)
  except KeyboardInterrupt:
    # Ctrl + C
    print("Keybord Interrupt occurred!")
  finally:
    print("Finished!")
    destroy()

ＰＷＭ使用
PWMを使って、ブザーに周波数をつける。すると音階表現が可能らしい。
出力指定のGPIOに対してGPIO.PWM(ピン番号, 周波数)で、周波数を指定。
.start(Duty比率)で、PWM開始。
.stop()で、停止となる。
.ChangeFrequency(周波数)で、PWM周波数の変更が可能。
どのように変化するのか、各ボタンに周波数を割り当てて試してみる。

#!/usr/bin/env python3

import RPi.GPIO as GPIO # RPi.GPIOモジュールを使用
import time

# GPIO(Output)番号
gpio_X = 23
# GPIO(Input)番号
gpio_ADJ  = 17
gpio_DOWN = 27
gpio_UP   = 10
gpio_MODE = 9

# 初期処理
def setup():
  # GPIO番号指定の準備
  GPIO.setmode(GPIO.BCM)
  # GPIO出力に設定
  GPIO.setup(gpio_X        , GPIO.OUT)
  # GPIOの入力設定
  GPIO.setup(gpio_MODE, GPIO.IN, pull_up_down=GPIO.PUD_UP)
  GPIO.setup(gpio_ADJ, GPIO.IN, pull_up_down=GPIO.PUD_UP)
  GPIO.setup(gpio_UP, GPIO.IN, pull_up_down=GPIO.PUD_UP)
  GPIO.setup(gpio_DOWN, GPIO.IN, pull_up_down=GPIO.PUD_UP)
  # ボタンのイベント登録
  GPIO.add_event_detect(gpio_MODE, GPIO.FALLING, callback=buzzer, bouncetime=100)
  GPIO.add_event_detect(gpio_ADJ, GPIO.FALLING, callback=buzzer, bouncetime=100)
  GPIO.add_event_detect(gpio_UP, GPIO.FALLING, callback=buzzer, bouncetime=100)
  GPIO.add_event_detect(gpio_DOWN, GPIO.FALLING, callback=buzzer, bouncetime=100)

# ブザー
def buzzer(channel):
  # 440HzでPWMを設定
  pwm = GPIO.PWM(gpio_X,440)
  for _ in range(30):
    time.sleep(0.1)
    sw = GPIO.input(channel)
    if sw == 1:
      pwm.stop()
      break
    else:
      if channel == gpio_MODE:
        pwm.ChangeFrequency(440)
      elif channel == gpio_ADJ:
        pwm.ChangeFrequency(880)
      elif channel == gpio_UP:
        pwm.ChangeFrequency(1320)
      elif channel == gpio_DOWN:
        pwm.ChangeFrequency(1760)
      # Duty比50で音を鳴らす
      pwm.start(50)
  GPIO.output(gpio_X, GPIO.LOW)

# 終了処理
def destroy():
  # GPIOを解放
  GPIO.cleanup()

if __name__ == '__main__':
  # start clock print
  setup()
  try:
    while True:
      time.sleep(0.001)
  except KeyboardInterrupt:
    # Ctrl + C
    print("Keybord Interrupt occurred!")
  finally:
    print("Finished!")
    destroy()

それぞれのボタンを押してみると、確かに音が違う。それぞれを１オクターブ変化させたつもりだが、そこまでよい音階とはなっていないので、正確な音階までは難しそうだ。

時報

ブザーによるメロディまでは難しいが、簡単な音は鳴らせるので、時報として使ってみる。あまり長く音を鳴らせると鬱陶しいと思うので、ピッと簡単に鳴らしてみる。

正時にはピッピッと２回、半時にはピッと１回鳴らす。時刻表示ループの中に入れて、正時や半時が来たら鳴らすようにする。その時刻で一度鳴ったら、次までは鳴らないようにしておく。あと、夜中は鳴らないようにしておく。

～
# buzzer
bz = 0
silent = ["00","01","02","03","04","05","06"]
～
    # ブザー(時報)
    if mm == "00": # 正時の場合
      if bz == 0:  # ブザー未実行の場合
        GPIO.output(gpio_X, GPIO.HIGH)
        time.sleep(0.03)
        GPIO.output(gpio_X, GPIO.LOW)
        time.sleep(0.1)
        GPIO.output(gpio_X, GPIO.HIGH)
        time.sleep(0.03)
        GPIO.output(gpio_X, GPIO.LOW)
        bz = 1    # ブザー鳴らし済
    elif mm == "30": # 半時の場合
      if bz == 0:    # ブザー未実行の場合
        GPIO.output(gpio_X, GPIO.HIGH)
        time.sleep(0.03)
        GPIO.output(gpio_X, GPIO.LOW)
        bz = 1       # ブザー鳴らし済
    else:
      if hh in silent: # ブザーを鳴らさない時間帯
        bz = 1
      else:
        bz = 0         # 鳴らし済フラグリセット
～

ブザーの鳴らす長さや、２回鳴らす場合の間の時間などは、色々聞き比べて、うるさすぎず、鬱陶しくない程度の値とした。ちょっとだけ気づく程度の時報は、結構あると便利。なかなか良い機能だ。

Webサーバ(APIサーバ)

通常動作する時計は完成した。
本体にボタンもあるので、ある程度操作が可能となるが、遠隔操作もできると便利な気がするので、 Webサーバー化してAPIを実装してみたいと思う。

pythonでwebサーバが作れるか調べてみると、わりと簡単に作成できそう。 APIサーバを実装するためのパッケージ類がいくつか存在するようで、「Django」「Flask」「FastAPI」などが有名どころらしい。
しかしあまりしっかりしたAPIサーバを作るつもりではないので、標準装備で作れないかな？

pythonの標準ライブラリとして「wsgiref」というのがあるらしく、WSGI仕様(Web Server Gateway Interface ウィスキー？)に従ったWebサーバを実装できるらしい。これを使って構築してみる。

#!/usr/bin/env python3
from wsgiref import simple_server

# Web処理
def app(env, start_response):
    start_response('200 OK', [
        ('Content-type', 'text/plain; charset=utf-8'),
        ('Access-Control-Allow-Origin', '*'),   # 許可するアクセス
        ('Access-Control-Allow-Methods', '*'),  # 許可するメソッド
    ],)
    return [b'Hello, World.']

def web_setup():
  httpd = simple_server.make_server('', 5000, app)
  httpd.serve_forever()

if __name__ == '__main__':
  web_setup()

これだけで、webサーバができた。簡単にアクセスしてみる。

curl http://localhost:5000

Hello, World.

どうやらこれでよさそう。

スレッド化

単純なWebサーバを作るだけなら簡単なのだが、シングルスレッドで動作しているらしく、時計処理に組み込むと、時計が動作しなくなった。Webサーバ処理はスレッド化してやらないと、時計動作と同居は難しい。

なので、Webサーバのスレッド動作化を行う。こちらを参考にWebサーバをスレッド起動にした。

#!/usr/bin/env python3
import time
import threading
from wsgiref.simple_server import make_server
from wsgiref.simple_server import WSGIServer
from socketserver import ThreadingMixIn

class ThreadedWSGIServer(ThreadingMixIn, WSGIServer):
    pass

# Web処理
def web_setup():
  # スレッドでWebサーバ起動
  get_app_thread = threading.Thread(target=start_web_server)
  get_app_thread.setDaemon(True)
  get_app_thread.start()

# 初期処理(Webサーバ)
def start_web_server():
  with make_server('', 5000, app) as httpd:
    print("Web Server Started")
    httpd.serve_forever()

# Web処理
def app(env, start_response):
    start_response('200 OK', [
        ('Content-type', 'text/plain; charset=utf-8'),
        ('Access-Control-Allow-Origin', '*'),   # 許可するアクセス
        ('Access-Control-Allow-Methods', '*'),  # 許可するメソッド
    ],)
    return [b'Hello, World.']

if __name__ == '__main__':
  web_setup()
  # 無限ループ
  while True:
    time.sleep(1)

これを時計処理に組み込んでやると、時計処理とWeb処理が同居できた。ひとまずAPIサーバ構築はできたようだ。 APIでの処理を実装しよう。

工事中

2023版アプリ(2023.04.06)

#!/usr/bin/env python3

import RPi.GPIO as GPIO # RPi.GPIOモジュールを使用
import sys
import os
import signal
import time
import datetime
from zoneinfo import ZoneInfo

import threading
from wsgiref.simple_server import make_server
from wsgiref.simple_server import WSGIServer
from socketserver import ThreadingMixIn

class ThreadedWSGIServer(ThreadingMixIn, WSGIServer):
    pass

# GPIO番号定義
gpio_keta = [8, 7, 25, 5]
gpio_7seg = [6, 13, 26, 21, 20, 19, 16]
gpio_koron = 22
gpio_dot = 18
gpio_yellow = 24
gpio_X = 23
gpio_Y = 12
# GPIO(Input)番号
gpio_ADJ  = 17
gpio_DOWN = 27
gpio_UP   = 10
gpio_MODE = 9

# WaitTime
wait_time = 0.003

# buzzer
bz = 0
silent = ["00","01","02","03","04","05","06"]

# 7seg表示用
gpio_pin = [
  [1, 1, 1, 1, 1, 1, 0],
  [0, 1, 1, 0, 0, 0, 0],
  [1, 1, 0, 1, 1, 0, 1],
  [1, 1, 1, 1, 0, 0, 1],
  [0, 1, 1, 0, 0, 1, 1],
  [1, 0, 1, 1, 0, 1, 1],
  [1, 0, 1, 1, 1, 1, 1],
  [1, 1, 1, 0, 0, 0, 0],
  [1, 1, 1, 1, 1, 1, 1],
  [1, 1, 1, 1, 0, 1, 1],
  [0, 0, 0, 0, 0, 0, 0]
]

# 初期処理(Webサーバ)
# 参考 https://rikoubou.hatenablog.com/entry/2021/05/24/182745
def web_setup():
  # スレッドでWebサーバ起動
  get_app_thread = threading.Thread(target=start_web_server)
  get_app_thread.setDaemon(True)
  get_app_thread.start()

def start_web_server():
  with make_server('', 3000, app) as httpd:
    print("Web Server Started")
    httpd.serve_forever()

# Web処理
def app(env, start_response):
    start_response('200 OK', [
        ('Content-type', 'text/plain; charset=utf-8'),
        ('Access-Control-Allow-Origin', '*'),   # 許可するアクセス
        ('Access-Control-Allow-Methods', '*'),  # 許可するメソッド
    ],)
    return [b'Hello, World.']

# 初期処理(GPIO関連)
def gpio_setup():
  # GPIO番号指定の準備
  GPIO.setmode(GPIO.BCM)

  # GPIO出力に設定
  for i in range(0, 4):
    GPIO.setup(gpio_keta[i], GPIO.OUT)
  for i in range(0, 7):
    GPIO.setup(gpio_7seg[i], GPIO.OUT)
  GPIO.setup(gpio_koron    , GPIO.OUT)
  GPIO.setup(gpio_dot      , GPIO.OUT)
  GPIO.setup(gpio_yellow   , GPIO.OUT)
  GPIO.setup(gpio_X        , GPIO.OUT)
  GPIO.setup(gpio_Y        , GPIO.OUT)
  # Clear
  for i in range(0, 4):
    GPIO.output(gpio_keta[i], GPIO.LOW)
  for i in range(0, 7):
    GPIO.output(gpio_7seg[i], GPIO.LOW)
  GPIO.output(gpio_koron, GPIO.LOW)
  GPIO.output(gpio_dot, GPIO.LOW)
  GPIO.output(gpio_yellow, GPIO.LOW)
  GPIO.output(gpio_X, GPIO.LOW)
  GPIO.output(gpio_Y, GPIO.LOW)
  # GPIOの入力設定
  GPIO.setup(gpio_ADJ , GPIO.IN, pull_up_down=GPIO.PUD_UP)
  GPIO.setup(gpio_DOWN, GPIO.IN, pull_up_down=GPIO.PUD_UP)
  GPIO.setup(gpio_UP  , GPIO.IN, pull_up_down=GPIO.PUD_UP)
  GPIO.setup(gpio_MODE, GPIO.IN, pull_up_down=GPIO.PUD_UP)
  # ADJボタンが押されたらイベント発生(ShutDown)
  GPIO.add_event_detect(gpio_ADJ, GPIO.FALLING, callback=shut_down, bouncetime=200)
  GPIO.add_event_detect(gpio_MODE, GPIO.FALLING, callback=buzzer, bouncetime=100)
  GPIO.add_event_detect(gpio_UP, GPIO.FALLING, callback=push_event, bouncetime=200)
  GPIO.add_event_detect(gpio_DOWN, GPIO.FALLING, callback=push_event, bouncetime=200)
  print("Clock Started")

# ボタン押下処理
def push_event(channel):
  if channel == gpio_UP:
    GPIO.output(gpio_dot, GPIO.HIGH)
  else:
    GPIO.output(gpio_dot, GPIO.LOW)

# ブザー
def buzzer(channel):
  pwm = GPIO.PWM(gpio_X,200)
  for _ in range(30):
    time.sleep(0.1)
    sw = GPIO.input(channel)
    if sw == 1:
      # GPIO.output(gpio_X, GPIO.LOW)
      pwm.stop()
      break
    else:
      # GPIO.output(gpio_X, GPIO.HIGH)
      pwm.start(50)
  GPIO.output(gpio_X, GPIO.LOW)

# 表示桁を選択
def selectDigit(digit):
  for i in range(0, 4):
    GPIO.output(gpio_keta[i],GPIO.HIGH if (digit == 0x01<<i) else GPIO.LOW)

# 7seg数値表示
def setNumber(val):
  for i in range(0, 7):
    GPIO.output(gpio_7seg[i], GPIO.LOW if (gpio_pin[val][i] == 0) else GPIO.HIGH)

# シャットダウン処理
def shut_down(channel): # ボタン長押しでシャットダウン
  if channel == gpio_ADJ:
    sw = 0
    for _ in range(15):
      time.sleep(0.2) # 0.2秒 × 15回 = 3秒
      sw = GPIO.input(channel)
      if sw == 1: # 15回中１回でもLOWがあればシャットダウンしない
        GPIO.output(gpio_dot, GPIO.LOW)
        break
      else:
        GPIO.output(gpio_dot, GPIO.HIGH)
    if sw == 0:
      print("Shut Down Start")
      GPIO.output(gpio_yellow, GPIO.HIGH)
      os.system('sudo shutdown -h now') # シャットダウン

# 終了処理
def destroy():
  # 表示停止
  selectDigit(0)
  setNumber(10)
  # GPIOを解放
  GPIO.cleanup()
  sys.exit()

# シグナル終了
def termed(signum, frame):
    print("SIGTERM!")
    destroy()

# 表示ループ
def loop():
  signal.signal(signal.SIGTERM, termed)
  while True:
    dt = datetime.datetime.now(ZoneInfo("Asia/Tokyo"))
    hh = str(dt.hour).rjust(2, '0')
    mm = str(dt.minute).rjust(2, '0')
    ms = dt.microsecond
    # 1桁目
    selectDigit(0)
    setNumber(int(mm[1]))
    selectDigit(1)
    time.sleep(wait_time)
    # 10桁目
    selectDigit(0)
    setNumber(int(mm[0]))
    selectDigit(2)
    time.sleep(wait_time)
    # 100桁目
    selectDigit(0)
    setNumber(int(hh[1]))
    selectDigit(4)
    time.sleep(wait_time)
    # 1000桁目
    selectDigit(0)
    setNumber(int(hh[0]))
    selectDigit(8)
    time.sleep(wait_time)
    # コロン表示
    GPIO.output(gpio_koron, GPIO.LOW if (ms >= 500000) else GPIO.HIGH)
    # ブザー(時報)
    if mm == "00":
      if bz == 0:
        GPIO.output(gpio_X, GPIO.HIGH)
        time.sleep(0.03)
        GPIO.output(gpio_X, GPIO.LOW)
        time.sleep(0.1)
        GPIO.output(gpio_X, GPIO.HIGH)
        time.sleep(0.03)
        GPIO.output(gpio_X, GPIO.LOW)
        bz = 1
    elif mm == "30":
      if bz == 0:
        GPIO.output(gpio_X, GPIO.HIGH)
        time.sleep(0.03)
        GPIO.output(gpio_X, GPIO.LOW)
        bz = 1
    else:
      if hh in silent:
        bz = 1
      else:
        bz = 0

if __name__ == '__main__':
  # start clock print
  gpio_setup()
  web_setup()
  try:
    loop()
    destroy()
  except KeyboardInterrupt:
    # Ctrl + C
    print("Keybord Interrupt occurred!")
  finally:
    print("Finished!")
    destroy()
